徠卡BLK360三維激光掃描儀在社區改造中的掃描應用
一、應用背景
目前,國家提倡城鎮老舊小區改造,加強城市的更新,讓人民群眾的居住生活環境質量得到進一步提升。某建筑工作室承接了社區的改造設計任務,按照要求,要在短期內提交設計方案。在社區中有一座歷史建筑需要進行改造,不僅要對外觀進行整飭以符合整體風格,更重要的是要對建筑進行結構性加強,因此要對建筑做全面測繪。由于建筑年久失修,考慮到測繪的安全問題,客戶考慮采用簡單輕便的設備進行掃描測繪。
本次掃描的重點如下:
數據要全面,內外結構,包括吊頂內部的梁架結構等。
彩色點云,色彩還原度盡可能高。
外立面的管線、空調機位等設施都要體現。
二、測繪方案
數據采集
現場采集采用徠卡BLK360進行數據采集,通過iPad可以現場控制和顯示實時掃描數據。
圖1 徠卡BLK360采集歷史建筑的點云與照片數據

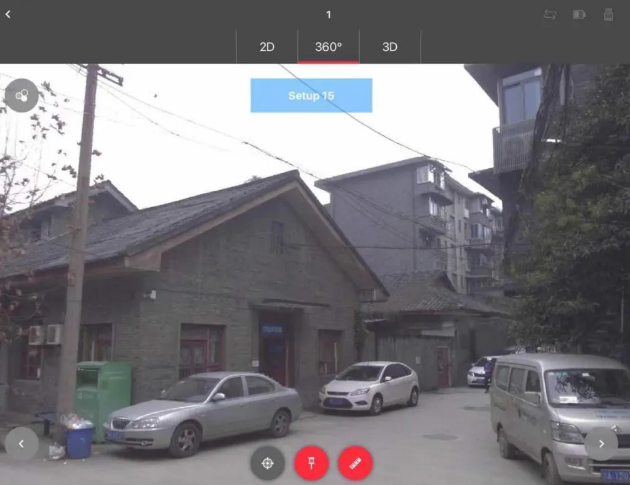

圖2 運行在平板上的徠卡Field360 APP可現場實時查看
同時,可以在iPad上完成數據預配準,導入軟件后即可自動完成點云數據拼接。

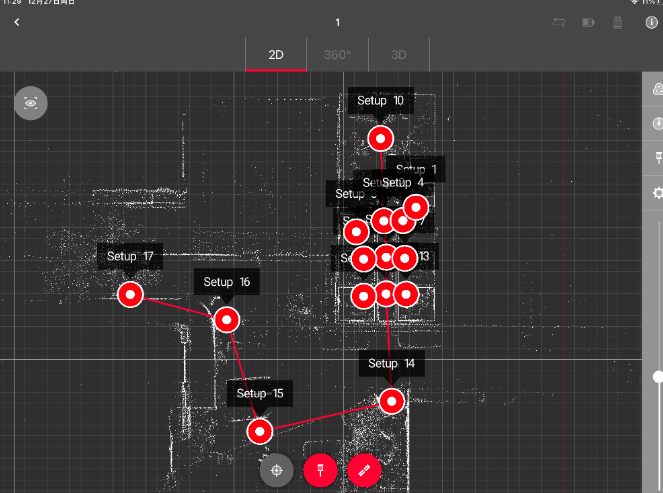

圖3 徠卡Field360 APP進行數據現場配準
吊頂是石膏板,承重有限,徠卡BLK360只需打開一塊石膏板,就可以在這種環境下掃描,獲取梁架數據。

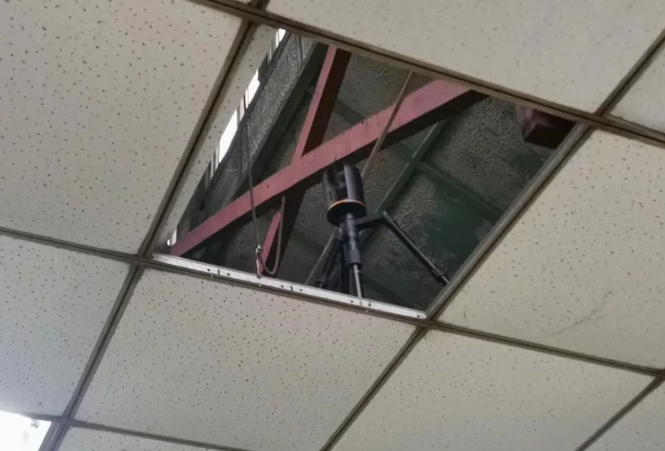

圖4 徠卡BLK360在吊頂石膏板上也可作業

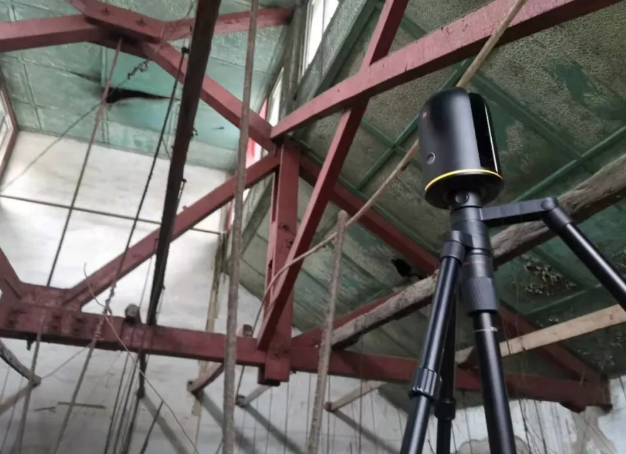

圖5 徠卡BLK360掃描吊頂石膏板上方空間數據
數據處理
數據拼接
數據拼接是整個環節中比較關鍵的一步,徠卡Cyclone Register360可以自動精確配準數據。

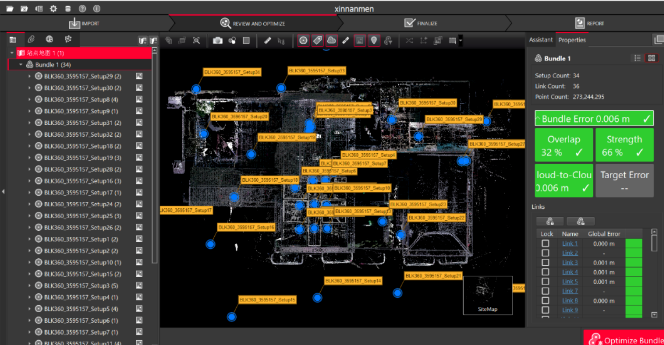

圖6 徠卡Register360中完成多測站數據拼接

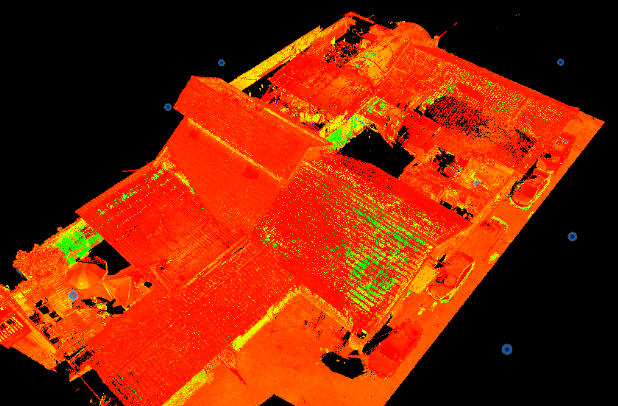

圖7 拼接完成的民居整體點云
全景與點云數據融合

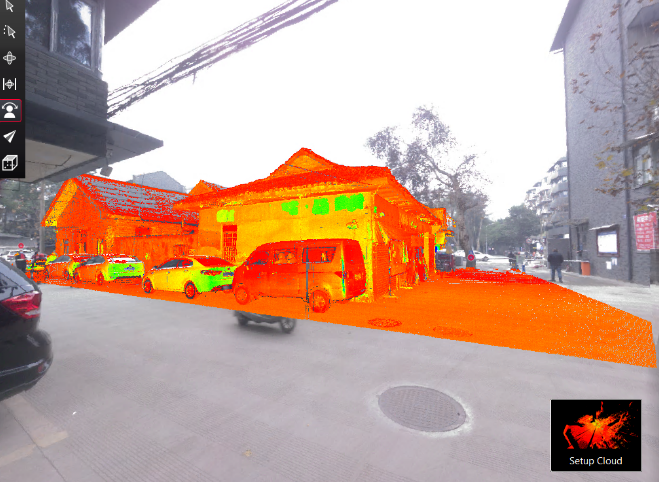

圖8 徠卡Register360中呈現的全景圖像與點云
數據制圖
根據掃描的完整點云,可以在不同的角度進行剖切,即可得到平面、剖面、立面圖,可以全面繪制出建筑的結構信息。

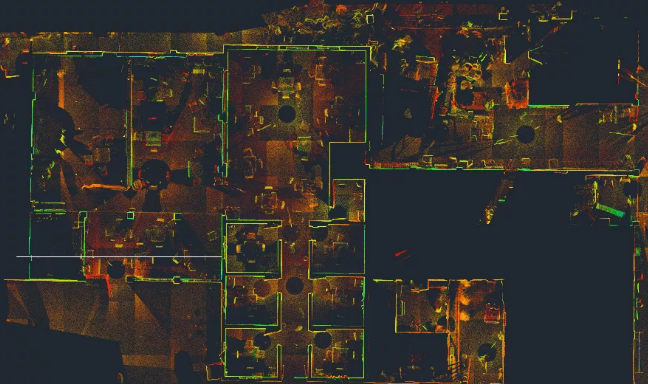

圖9 對民居點云進行平面切片

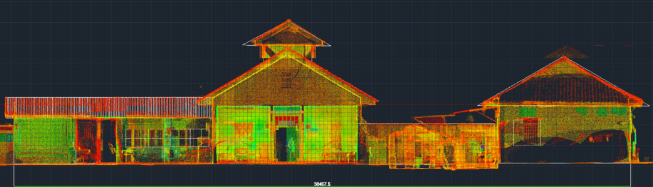

圖10 對民居點云進行剖面切片

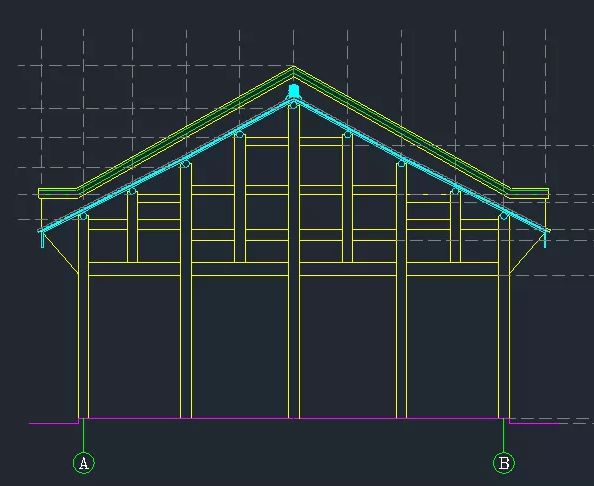

圖11 基于民居剖面切片繪制剖面圖
三、成果展示

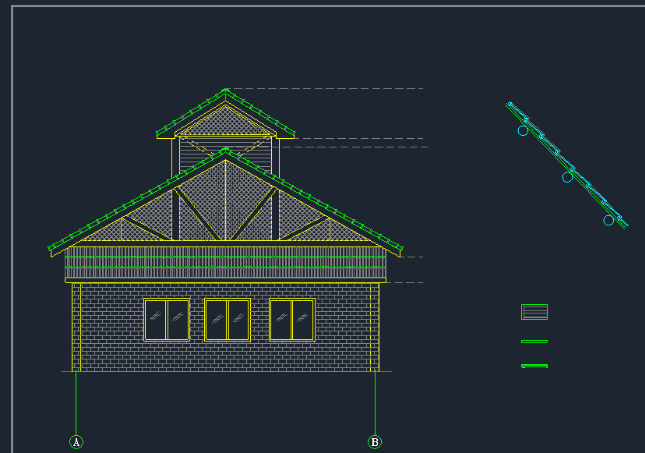

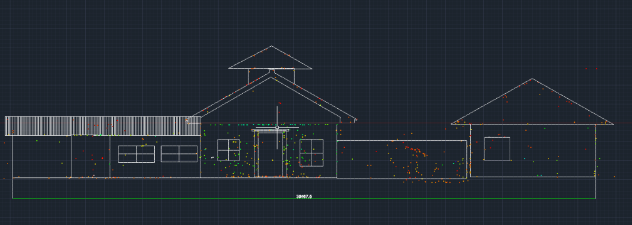

圖12 立面圖

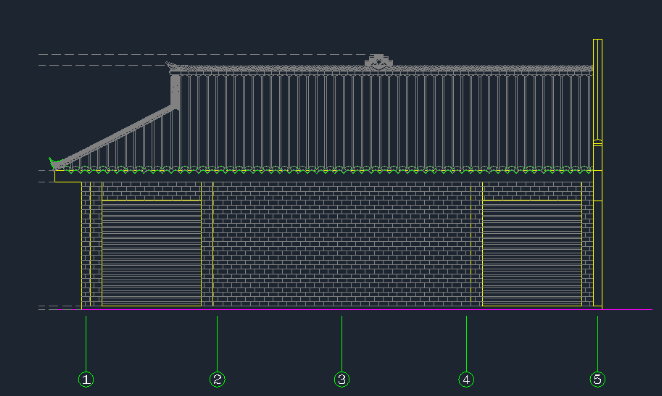

圖13 立面圖
圖14 剖面圖

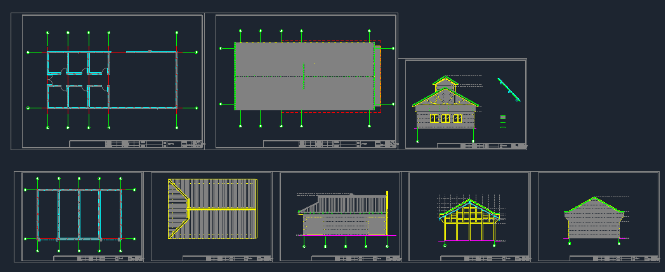

圖15 成圖成果
四、應用總結
激光掃描技術目前已經廣泛應用到建筑測量中,但是在實際測繪過程中,受限于測量環境因素,需要采用不同的設備進行掃描。本案例中,采用徠卡BLK360進行建筑內外掃描,輕松解決了夾層吊頂掃描的難題,不需要額外的升高支架即可完成掃描。總結起來,徠卡BLK360在建筑掃描上有如下優點:
幾乎可以在任意地方進行掃描,如輕質吊頂上,狹小的空間中。
實時掃描預覽,現場配準,內外業一體化,數據處理簡單高效。
使用簡單,只需輕輕一按,點云、全景影像即可獲取,讓數據采集更加輕松。
