如何使用全站儀進行導線測量?全站儀導線測量步驟

2024-07-20 熱度:3198 ℃

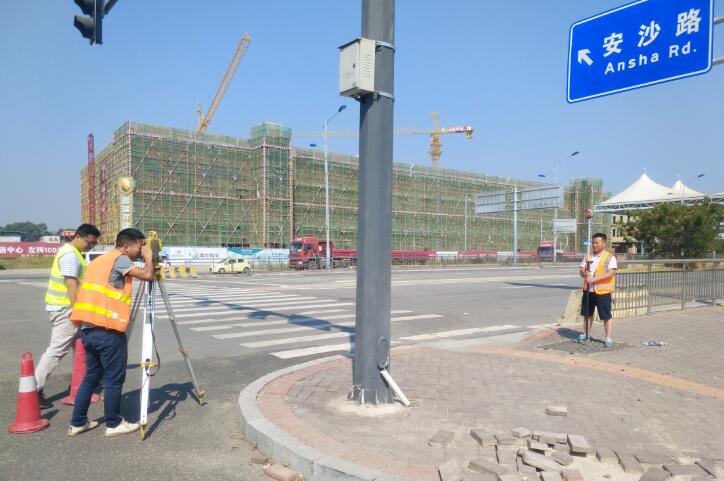

使用全站儀進行導線測量,通常用于建立和復測大地控制網,如建筑放樣、道路施工、地形測量等。南京環球測繪為您詳解全站儀導線測量基本步驟!

以下是全站儀導線測量基本步驟:


1. 準備工作:
- 確定測量路線:規劃好需要測量的閉合或附合導線路線,包括起點、終點和中間各控制點。
- 設備準備:全站儀棱鏡三腳架、記錄表格或數據采集設備。
2. 儀器設置:
- 連接棱鏡:在每個控制點設置棱鏡,確保它們固定且易于瞄準。
- 設置儀器:輸入測量參數,如大氣壓力、溫度等,開啟儀器并進行初始化。
- 精確對中整平:確保儀器中心與棱鏡在同一水平線上,氣泡居中。


3. 角度測量:
- 盤左(順時針方向)瞄準后方已知點,設零水平角,記錄讀數。
- 然后瞄準下一個相鄰點,記錄水平角變化。
- 再次設零,重復此過程直到完成一個測回。
4. 距離測量:
- 使用全站儀的測距功能,測量兩棱鏡之間的距離,可能需要多次測量取平均值以減小誤差。
5. 坐標計算:
- 在每個點上,根據測量的水平角和距離,按照公式計算出坐標方位角和水平距離。
- 使用已知點的數據,計算坐標增量(X和Y),然后加上起始點的坐標,得到新的點的坐標。


6. 閉合差檢查:
- 對所有角度和距離的閉合差進行計算,檢查是否在允許的誤差范圍內,如有較大偏差,需找出原因并修正。
7. 記錄和報告:
- 將測量數據記錄在測量記錄表中,包括觀測值、計算值和閉合差。
- 根據需要制作最終的導線成果圖或坐標成果表。
8. 質量控制:
- 定期進行儀器校準,確保測量精度。
- 審核測量過程,確保無遺漏和錯誤。

這些全站儀導線測量步驟需要一定的專業知識和實踐經驗,遵循規范操作,才能確保測量結果的準確性和一致性。
