【應用案例】徠卡MS60全站儀在方量測量中的應用

2019-05-27 熱度:7561 ℃

  在電廠、煤礦、冶金等行業,對于料堆體積和重量的測量是十分重要且復雜的工作,并要求能對測量結果進行三維顯示和后處理輔助分析等。如火電廠的存煤盤點;鋼鐵廠的原料礦堆測量;港口碼頭的料堆核準;公路、鐵路、建筑等施工中開挖的土石方測定、所用原材料料堆體積測定等。

  目前方量的測量方式主要有激光盤煤儀、激光測距儀、三維激光掃描儀、全站儀或RTK測量等方法,每種測量方法各有優缺點。位于我國西部的某金屬礦,其料堆場設計標高為X,堆料場周邊布設有控制點,傳統方式采用全站儀在已知點設站,對料堆進行免棱鏡測量,為保證精度需要測量較多的免棱鏡點,測量人員的工作量非常大,并且由于白天料堆場作業車輛較多,測量人員一般會選擇夜間進行盤礦測量,夜晚光線條件不足,使得測量作業更加繁重。如何能高效精準地完成盤礦任務,又能減輕測量人員負擔呢?

  外業掃描

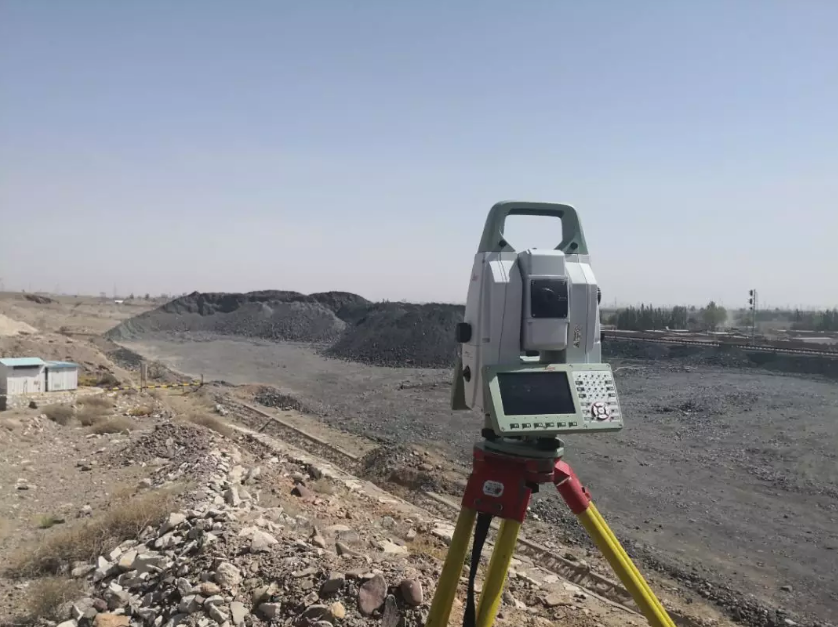

  在該礦料堆場,我們使用徠卡MS60對料堆進行了掃描,在料堆周邊已知點上使用已知后視點方式設站,共掃描6站,掃描總時長49min,共獲得242051點。

MS60外業掃描

  Infinity數據管理及方量計算

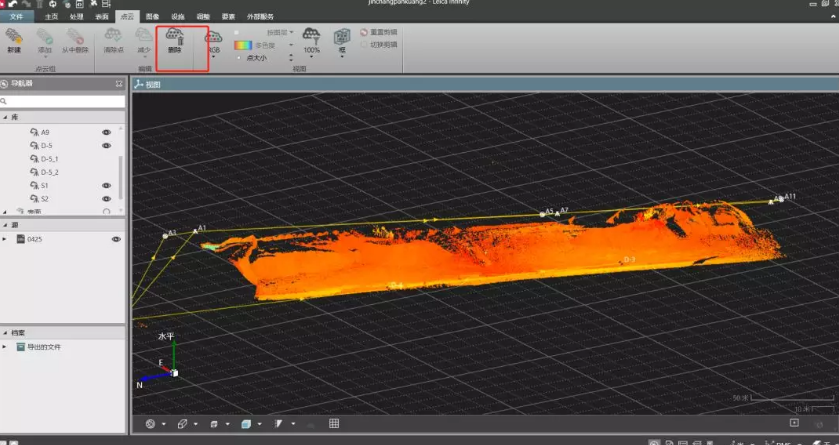

  徠卡 Infinity 軟件是一款功能非常強大的測量數據處理和分析軟件, 完全支持全站儀、水準儀、 GPS 等測量數據的分析, 而且還可以進行三維點云數據的處理和轉換;徠卡MS60支持使用SD卡,項目數據可以直接存儲于SD卡中,可直接導入到徠卡Infinity軟件中進行查看、編輯、管理和格式轉換,同時可以將不需要的噪點去除。

Infinity數據管理及方量計算

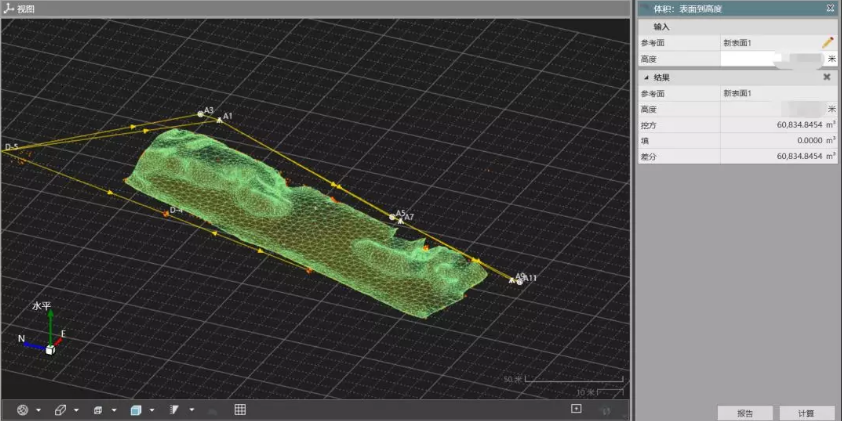

  將去噪之后的點云進行網格化,通過格網可直接計算該表面到料堆場標高X的方量。

通過格網可直接計算該表面到料堆場標高X的方量

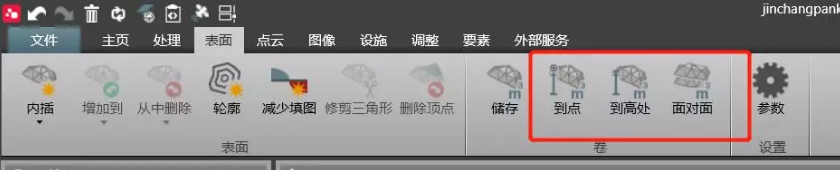

  徠卡Infinity軟件還可以計算測量表面到某點、到某基準面的量差值,適用于不同場景下的方量計算。

計算測量表面到某點、到某基準面的量差值

  總結

  徠卡MS60全站掃描儀,作為全站儀擁有0.5″級別的常規測角精度以及ATR自動測角精度;作為掃描儀,MS60具有1000點/秒的掃描速度以及最高0.6mm的掃描精度,是業內測角精度較高的全站掃描儀以及掃描產品,可應用于地鐵、隧道、高鐵等精密測量和監測掃描任務。

  在方量測量中,徠卡MS60兼具全站儀和掃描儀雙重優勢,通過全站儀功能設站,點云數據無需拼接,避免了拼接的精度損失,且操作簡單并能自動掃描,無論白天或者夜晚都能高效精準地獲取料堆表面信息,極大地減輕了作業人員負擔,點數量相較全站儀方式更為密集,方量計算精度也更有保障。
