徠卡TS60全站儀-BIM解決方案助力國家重點地震實驗室建設
項目背景:

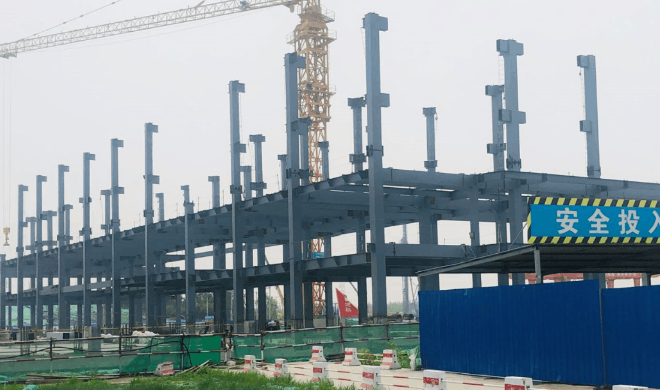

國家地震重點實驗室基礎設施建設,實驗中心結構主體包括大型振動臺和水下振動臺兩部分,其中地下3層,地上局部2層,為鋼結構,最大高度35.85m,最大單體跨度78m,基坑最大深度18m。其中實驗中心需現場拼接安裝大型、高精度預埋件,工程量大、流程復雜,各埋件群組精度控制嚴格,施工難度高。
中建某局承建該大型地震工程模擬研究設施,創新性采用BIM手段進行覆蓋全周期項目控制,采用預埋件拼裝工藝:工廠預制,現場安裝。主要預埋件為實驗中心大型振動臺基礎預埋件和臺面預埋件;水下振動臺的作動器預留預埋件、造波機埋件組等。
項目難點:
預埋件種類多,施工精度要求高:安裝和拼接(造波機、振動臺、地面錨孔預等)總體誤差三維精度控制在3mm之內。
預埋件都是定制,現場安裝,需要將模型在實地精確安裝,一次施工不可逆。
BIM流程施工,將內外業數據融合,依照設計模型進行施工,覆蓋項目全周期。
徠卡解決方案:
徠卡TS60可以準確、及時地將設計數據從內業傳輸到外業現場,減少返工、材料浪費和工期延誤,打通了BIM與施工的隔閡,能夠貫穿于整個建筑測量項目,具體如下:
使用Revit軟件完成BIM模型數據和坐標設計。
內業數據準備,使用Revit進行BIM模型數據提取。

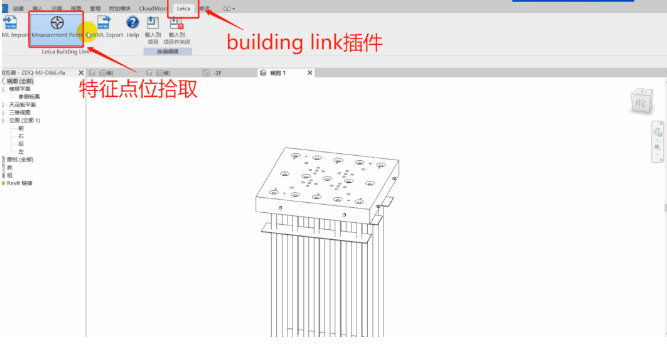

A.使用徠卡Building Link插件對模型進行設計坐標提取:

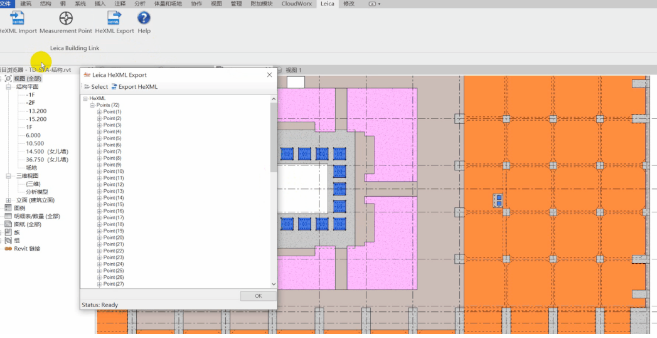

B.批量提取設計數據并輸出為XML格式,使用Revit軟件輸出BIM模型數據DXF 格式:
C.將BIM模型數據的DXF格式、設計數據的XML格式導入徠卡TS60全站儀。

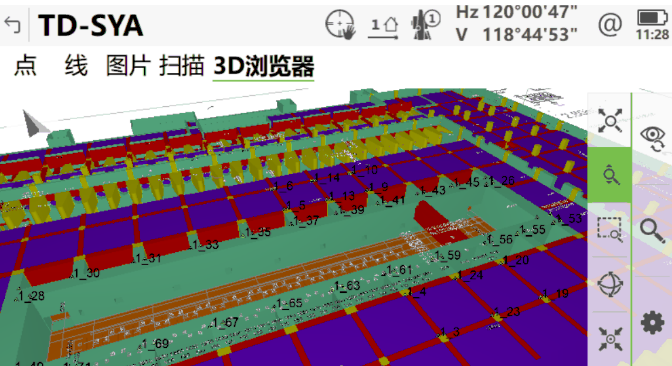

3. 外業通過超高精度測量機器人徠卡TS60的機載睿測軟件Captivate來加載BIM模型和設計坐標,從而實現BIM模型的可視化測量和放樣,并提供現場檢核條件。
項目現場實施:

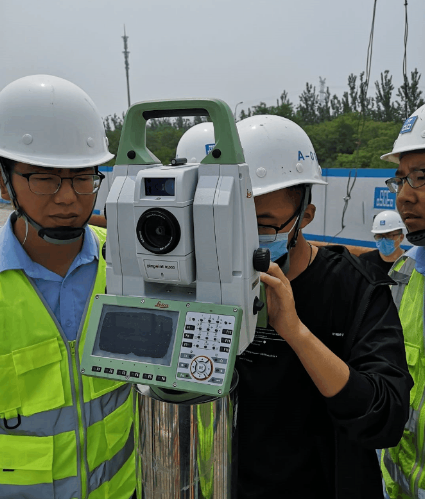

現場進行后方交會設站,直接進行測量、放樣,選中某個設計點數據,使用TS60轉向點功能+激光指示即可指向待放樣點位,點擊測距按鈕可實時顯示模型點位與實際位置差值:
總結:
1.第五代測量機器人徠卡TS60全站儀,手動照準和ATR自動照準角度測量精度均達到0.5″,可滿足工程測量領域中各種精密工程的精度要求;
2.徠卡TS60全站儀搭載徠卡睿測軟件Captivate,支持DXF、IFC等模型數據導入,可將內業設計數據XML無縫搬到施工現場,步步可檢核;
3.通過徠卡Building Link插件,可幫助用戶快速、批量、無冗余的提取設計數據,該軟件操作簡單、使用方便。
