徠卡全站儀立式罐體內測法歸零檢核小技巧
2019年,立式罐容量計量新規程宣貫,在新規程中,對于現場測量儀器的穩定性及精度提出了更高的要求,比如在規程7.3.2.2徑向偏差法的相關說明中,就要求在現場測量徑向偏差時,需要設置歸零檢核點,在測量時要進行歸零檢核,規程要求“首先準確照準歸零檢核目標,獲得水平方向、垂直角和距離的初始觀測值;每完成一個圓周測量后,進行歸零測量,通過后,才能進入下一個水平圓周的測量”。那對于用戶現場測量來說,需要怎么做呢?
徠卡測量系統推出的全站儀立罐內測機載軟件,通過在罐內架設儀器,一站即可完成整個罐體數據的采集。在新規程提出了測量過程中要進行歸零檢核的要求后,徠卡測量系統按照規程要求,根據客戶工作習慣,進行了機載軟件的更新,在全站儀立罐內測機載軟件中,增加了“歸零檢核”功能,能夠讓客戶在使用儀器進行現場測量時,只需簡單的設置,就能夠?qū)崿F(xiàn)測量過程中的歸零測量。
為什么要用歸零檢核?
客戶現場開始測量后,儀器會自動完成每一圈板數據的采集。如果沒有設置歸零檢核,那么客戶就無法確認儀器在測量每一圈板數據時,測角和測距精度是否始終滿足要求;而設置了歸零檢核時,儀器在完成每一圈板的數據測量后,都會測量歸零檢核點,來與初始測量的角度與距離數值進行比較,如果兩次測量的角度和距離值滿足誤差要求,那么就證明儀器的測角和測距精度滿足要求,能夠繼續開始下一圈板數據的測量;如果超過誤差要求,就提醒客戶需要對儀器進行檢查,避免客戶獲得錯誤的數據,影響罐容表的精度。
怎么使用歸零檢核?
現場架設好儀器后,在所測罐體罐壁上找一個點,將該點當做歸零檢核點,通過軟件上的歸零檢核功能進行觀測,這樣儀器在每完成一圈測量后,自動測量歸零檢核點,來比較觀測結果。當儀器穩定,精度滿足要求時,儀器會自動開始下一圈板數據的測量;當儀器穩定性與精度出現偏差,導致當前測量的歸零檢核點角度與距離數值與初始值相差較大,會彈出超限提示,來提醒客戶檢查儀器及工作環境,重新開始測量。以此來保證客戶使用軟件測量的罐體數據都是在儀器測角和測距精度滿足要求的狀態下獲取的,保證客戶最后計算的罐容表的精度。

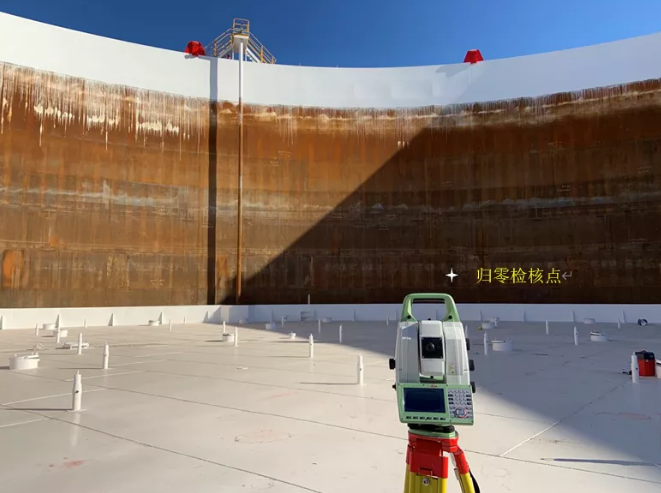

歸零檢核現場測量示意

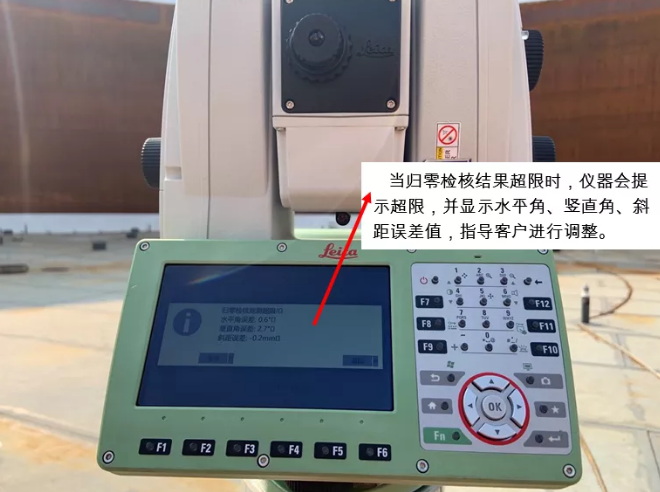

超限提示
歸零檢核能帶來什么好處?
測量過程符合規程要求——全站儀油罐內測機載軟件按照規程要求完成現場數據采集工作,數據結果更具有說服力與權威性。
數據結果準確可靠——使用歸零檢核功能獲取的每一圈板的罐體數據,都是在儀器測角測距精度滿足規程要求的狀態下測量的,數據結果準確可靠。
