絲綢之路再現長虹,徠卡TS16助力渭河特大橋轉體合攏

2021-06-21 熱度:3156 ℃

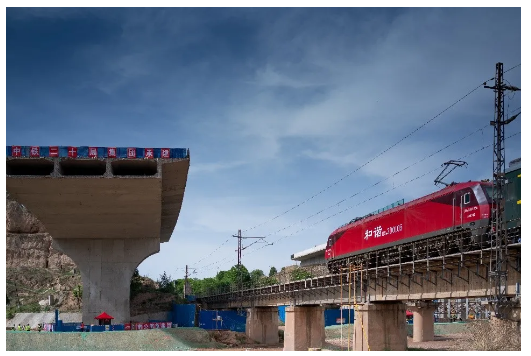

  本月渭河特大橋雙幅雙墩8500噸橋體在隴海鐵路上方精確轉體完成,標志著聯通我國西北五省區與西南四省市的重點公路項目——隴(西)漳(縣)高速公路全線貫通。


  隴漳高速公路全長近40公里,設計時速80公里,雙向四車道。線路起自隴西縣文峰鎮,途經4個鄉鎮、20個自然村,預計10月建成通車。渭河特大橋由中鐵二十局六公司承建,全長2782米,橫跨隴海鐵路等多條交通要道,是全線控制性工程,也是甘肅省首座高速公路轉體橋。

  本次成功轉體的橋梁位于渭河特大橋9-11跨,全長152.8米,梁體橋面寬度為25.5米,墩高25.5米,單墩總重量達8500噸。

  轉體前,中鐵二十局六公司建設者積極對接蘭州鐵路局,溝通協商夜晚2個小時的“天窗口”,最大程度避免白天施工對既有線隴海鐵路的影響。


  為保證在協調的2個小時“天窗期”一次轉體成功,中鐵二十局六公司建設者通過對橋體精準稱重,計算出配重塊的準確和位置,保證梁體兩端的受力平衡;通過提前試轉,跟蹤監測,為正式實施轉體提供主要技術參數和可靠保證;同時設置助推系統和限位裝置,防止轉體不足或過線。

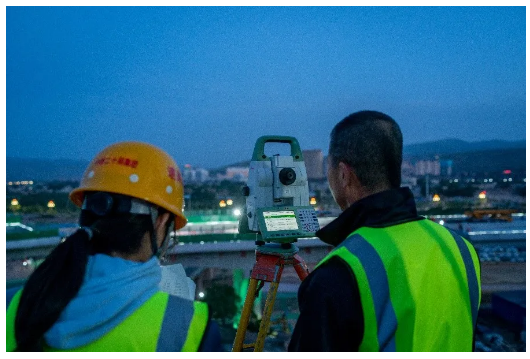

  在轉體過程中,現場測量人員使用徠卡TPS1200徠卡TS30徠卡TS16等多臺測量機器人實時監控轉動情況,根據徠卡測量機器人跟蹤測量徠卡360度棱鏡,實時監控和調整轉體姿態。


  1.徠卡TS16測量機器人具有1秒測角精度、高速自動馬達和ATR plus技術,為轉體過程提供高精度的數據支撐。

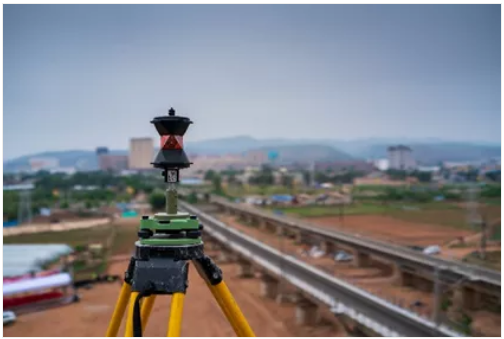

  2.徠卡GRZ122 360棱鏡擁有專利的技術,6塊角錐棱鏡精密粘合,保證<2mm的三維定位精度,并且無需額外配置,通過徠卡測量機器人360度全方位跟蹤,確保全過程對轉體進行跟蹤監測。

  3.徠卡測量機器人提供豐富的接口協議,非常方便搭建智能化實時可視監控系統,實時顯示當前進度,并對轉體速度、空間位置進行實時監控,保證轉體安全進行。


  兩個基坑各配備2個連續千斤頂同步發力牽引,以單個千斤頂牽引力580千牛的力帶動橋梁以每分鐘1度的速度同頻異步轉體。經過98分鐘的不懈努力,兩座橋面分別順時針旋轉76°和78°實現雙向成功轉體。

  截至目前該公路5座隧道和20座橋梁已全部貫通,路基工程已完成92.0%,路面工程已完成14.1%,預計今年10月建成通車,通車后對甘肅省融入“一帶一路”倡議促進“絲綢之路經濟帶”黃金段建設,改善區域交通運輸條件帶動區域經濟和旅游業發展具有重要意義。


TAGS:

更多相關

中緯ZOOM35全站儀優勢特點介紹

中緯ZOOM35全站儀優勢特點介紹

中緯ZOOM35全站儀是一款專為滿足多種測量需求而設計的儀器。它集合了高精度、多功能性和用戶友好的特點。秉承歐洲精湛制造工藝和理念,具備專業品質完善至每一個細節。Zoom系列全站儀,采用更新的機身架構...

千尋CORS賬號如何購買劃算?  選南京環球測繪

千尋CORS賬號如何購買劃算? 選南京環球測繪

千尋CORS賬號如何購買劃算? 選南京環球測繪南京環球測繪儀器有限公司為:“千尋CORS賬號”全國代理商,代理商對比官網的優勢在于可以提供實時的技術服務支持,有專業的技術部門,24小時處理...

中緯Zenith15 Pro GPS機在靜態測量中的應用

中緯Zenith15 Pro GPS機在靜態測量中的應用

  應用背景  RTK靜態測量廣泛應用于道路橋梁測量中控制網的布設、加密等重要工作。如何在完成動態測量的同時滿足靜態測量的需求,并保證其精度一直是測量工作者關心的重要問題。這次大英項目的前期勘探工作是...

全站儀在橋梁軸線測量中的定位應用

全站儀在橋梁軸線測量中的定位應用

近年來,全站儀測量得到了廣泛的應用。由于其精度高、運算速度快、計算簡單、通視不受地形限制,成為橋梁軸線測量的較好儀器。一、橋梁中線測量橋梁中線(橋梁軸線)及其長度是設計和測量墩臺位置的依據,所以測量橋...

建筑立面測量利器-魔星MT20i全站儀

建筑立面測量利器-魔星MT20i全站儀

  概述  隨著城市建設的不斷加速,越來越多高層建筑拔地而起,部分老舊建筑需要修繕整改。為了更好的保證城市建筑風貌的美觀和統一,做好建筑立面測繪,提供準確的數據基礎是非常重要的。全新的魔星MT20i全...

租一臺徠卡全站儀多少錢?

租一臺徠卡全站儀多少錢?

全站儀作為一種高精度測量儀器其售賣價格是比較高昂的,所以很多人選擇了租賃。那么,租一臺徠卡全站儀多少錢呢?其實想要知道這個問題,需要根據用戶租賃徠卡全站儀的品牌、型號和租賃時間來看。環球小編查閱了相關...

全站儀到底能不能“歪著”測?

全站儀到底能不能“歪著”測?

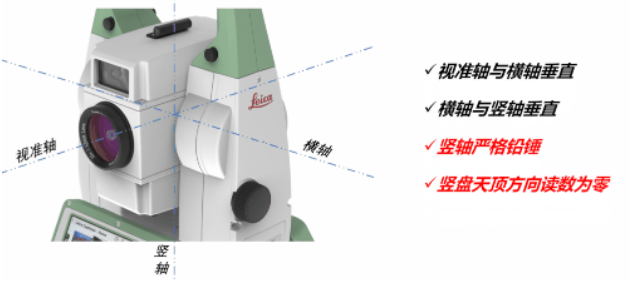

通常,若是我們需要全站儀測量準確的結果,需要滿足如下條件:我們可以從上面的結構中看出,全站儀的測量都是以重力鉛錘方向為Z軸建立坐標系統的。但是在實際的測量作業中,我們也會遇到一些“歪著”的測量場景,給...
