測繪CAD丨批量標注坐標,你不需要嗎?
在學習批量標注之前,大家會CAD標注坐標的方法嗎?
那我們先來看一下如何標注坐標吧。
CAD標注坐標的方法與步驟如下:
步驟一、cad怎么標注坐標?在菜單欄格式中,設置點樣式。再輸入如下圖所示的三點。
步驟二、CAD標注坐標調用坐標命令有三種。
菜單欄:執行【標注】-【坐標】
工具欄:單擊【標注】工具欄中的【坐標】按鈕
命令行:在命令行中輸入dor
步驟三、調用CAD標注坐標命令,點擊點移動鼠標,鼠標往豎直方向移動,得X軸坐標,往水平方向移動得Y軸坐標,最后得到點的X,Y軸坐標。
步驟四、注意:調用CAD標注坐標命令后,點擊點后,命令提示欄顯示。指定引線斷點或[X基準(X)/Y基準(Y)/多行文字(M)/文字(T)/角度(A)],其功能與線性標注、對齊標注等[多行文字(M)/文字(T)/角度(A)]是一樣的。
步驟五、多行文字M:輸入M,回車鍵或確認,便會出現文字格式編輯對話框,輸入我們想要的尺寸值、符號等,其他復雜圖形的坐標標注操作與上述步驟類似,CAD標注坐標完成。
那么,上面的標注方法,大家都學會了嗎?
我想,大家這么聰明,一定已經掌握了標注的方法,那么下面就和小編一起,來看一下批量標注的方法吧!
CAD軟件批量標注坐標的方法如下:
步驟一、打開我們需要批量標注坐標的CAD圖紙。
(1)我需要提前對圖紙進行坐標定位,核對定位坐標無誤后才能開始批量標注坐標,否則所做的工作都是無效的;
(2)在T20天正菜單中找到符號標注→坐標標注(或者直接在CAD命令行里輸入“TCoord”命令)
步驟二、進行CAD軟件批量標注坐標。
(1)點擊做標注后我們就能對想要標注的點進行批量標注坐標了。這是普通的單個標注方法。適用于坐標不是很多,任務量較小的情況下,比較實用。
(2)在使用“TCoord”命令時我們可以看到,后面有一個“批量標注Q”;
(3)在命令行輸入“Q”,出現批量標志小菜單。
步驟三、CAD批量標注坐標對標注點進行選擇和設置
(1)對標注位置選項進行設置,我們這里要標注孔樁,圓心,交點要選中了;
(2)查看標注點所在的圖層位置,選擇需要批量標注坐標的圖層;(圖中小框選擇圖層);
(3)核對我們選的圖層是否與被批量標注坐標的圖層一致,點擊確定。
步驟四、對CAD圖紙進行批量標注坐標
(1)鼠標右鍵框選整張圖紙;
(2)部分孔樁未標注成功,說明該圖形是塊或者位于其他的圖層;需進行調整。
注意:如果被標注圖形是塊時將無法進行標注
步驟五、CAD軟件批量標注坐標完成,進行坐標核對,以免漏標或者多標;調整坐標位置,避免看不清晰,影響使用。
更多相關
中緯ZOOM95全站儀:高精度測量領域的革新之作
中緯ZOOM95全站儀:高精度測量領域的革新之作海克斯康-中緯Geomax推出的革新之作——中緯ZOOM95全站儀,這款全站儀憑借其卓越的性能、創新的技術和廣泛的應用場景,迅速成為工程測量領域的焦點。...
徠卡全站儀在蘇州地鐵4號線自動化監測中的方案應用
吳江太湖新城軌交4號線松陵大道綜合交通樞紐項目即將進入到全面開啟階段,是蘇州市2018年度城建交通重點項目建設計劃。總用地面積約51900㎡,總建筑面積約25萬㎡,總投資約31.6億元。樞紐地上3...
無人機導航或將不再依賴GNSS
美國德雷珀實驗室與麻省理工學院研究團隊為無人機研發了一種先進的視覺輔助導航技術。該技術不依賴全球導航衛星系統(GNSS)、環境地圖以及動作捕捉系統等外部設備或設施。 背景 根據美國防高...
路面病害巡檢神器:道路智能巡檢系統對交通保駕護航
在如今快速發展的城市交通中,城市化進程的不斷加快發展,道路的安全與暢通成為了人們關注的焦點,道路的維護與管理也面臨著前所未有的挑戰。為了提高道路巡檢的效率和準確性,道路智能巡檢系統應運而生。本文將為您...
效率提升10倍、精度優于10cm,灘涂地形測量用它又快又準
灘涂是沿海地區的資源寶庫,具有面積大、分布集中、區位條件好、農牧漁業綜合開發潛力大等特點,因此灘涂資源的開發利用已成為沿海地區振興區域經濟的重要增長極。為掌握灘涂現狀與變化情況,沿海地區定期會對灘涂展...

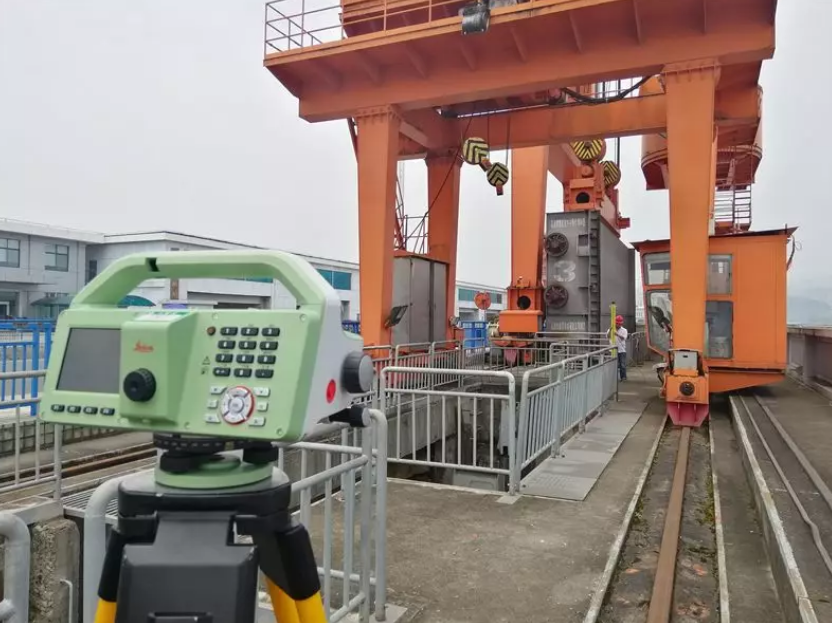

徠卡LS15電子水準儀在大壩水準監測中的應用
