“厲害了!1+1”丨如此輕松測導線,就用測量機器人聯合“導線助手Pro”軟件
在精密控制測量和變形監測項目中,由于要求的精度較高,因此不能采用常規的測量點坐標的方式進行,而必須按照多測回測角的模式對測量點進行多個測回的全圓觀測,并且在測量過程中還需要對角度和距離進行各種限差的檢核,以確保測量的精度。
項目背景

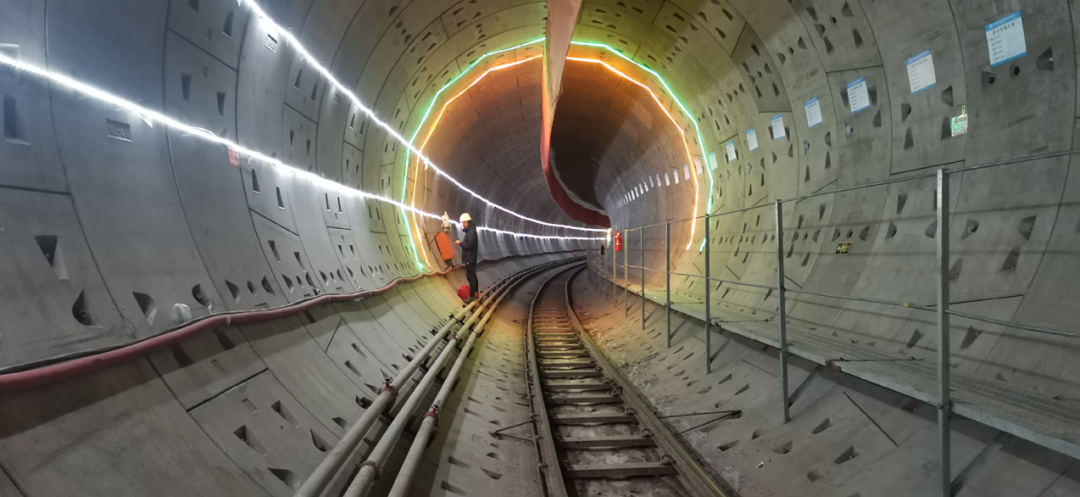

在長春市城市軌道交通6號線工程的某個工地上,客戶使用中緯測量機器人,搭配“導線助手Pro”軟件,可實現快速復測全線的洞內控制網,較之前的觀測方式具有很大的效率提升。
實施方案
中緯測量機器人搭配“導線助手Pro”軟件,使用多測回測角、全圓觀測或其他觀測模式對多個觀測目標進行學習測量,完成目標點的學習測量后,儀器會自動進行多個目標多測回觀測。
測量結束后,還會根據規范要求,對角度、距離等各項限差自動進行判別,一旦超限,就會自動進行重測。測量數據輸出到測量員平差軟件后,還可按照規范要求的格式生成數據報表。
作業流程
成果展示

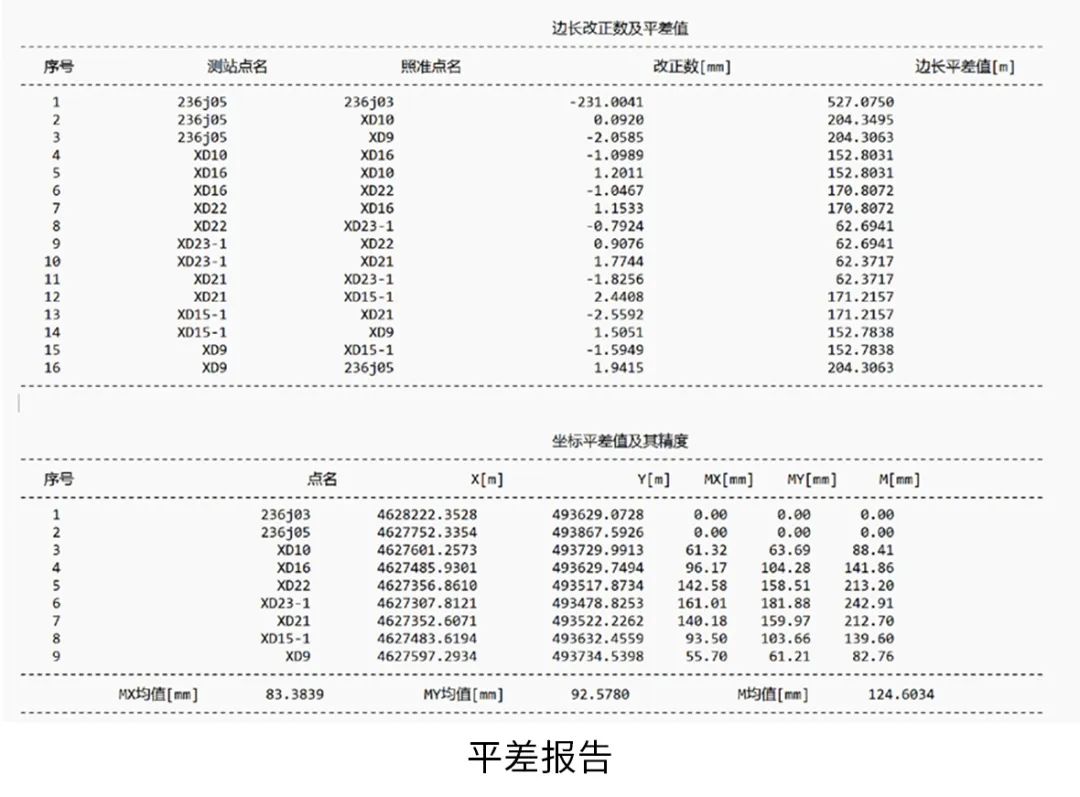

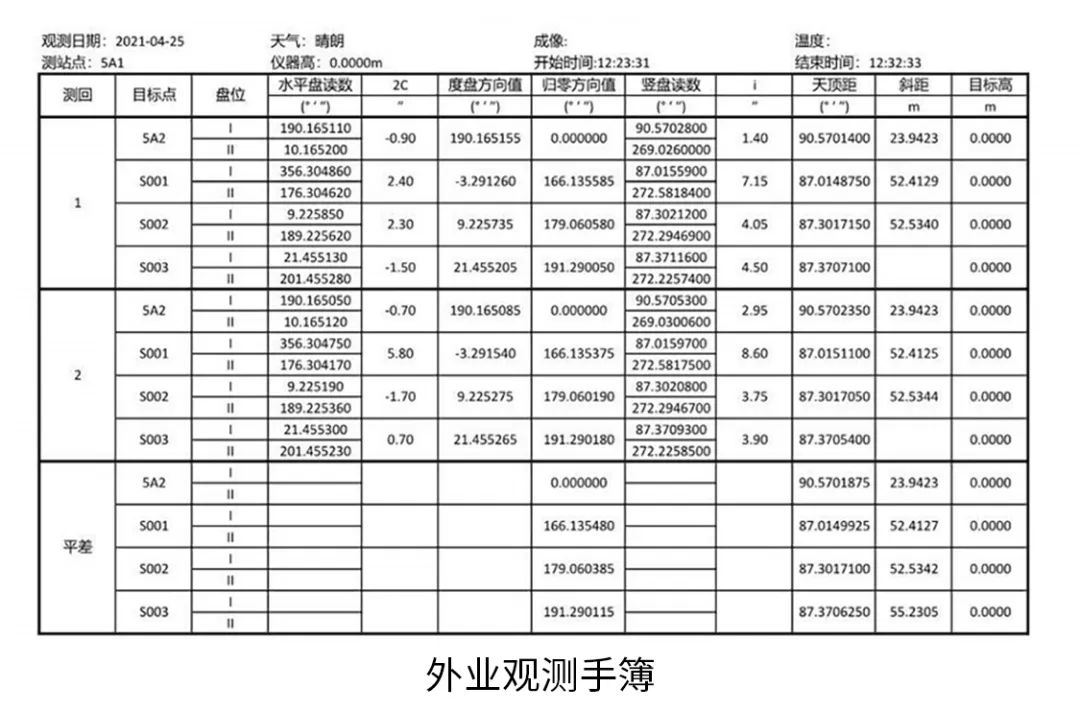

中緯測量機器人搭配“導線助手Pro”的自動導線觀測功能,可以實現快速觀測導線目標,單站平均花費2.5分鐘就可完成觀測,觀測結果符合國家規范與各標準。觀測完成后,還可以生成規范格式的外業觀測手簿,觀測數據也可以一鍵導入平差軟件進行平差并輸出平差結果。
