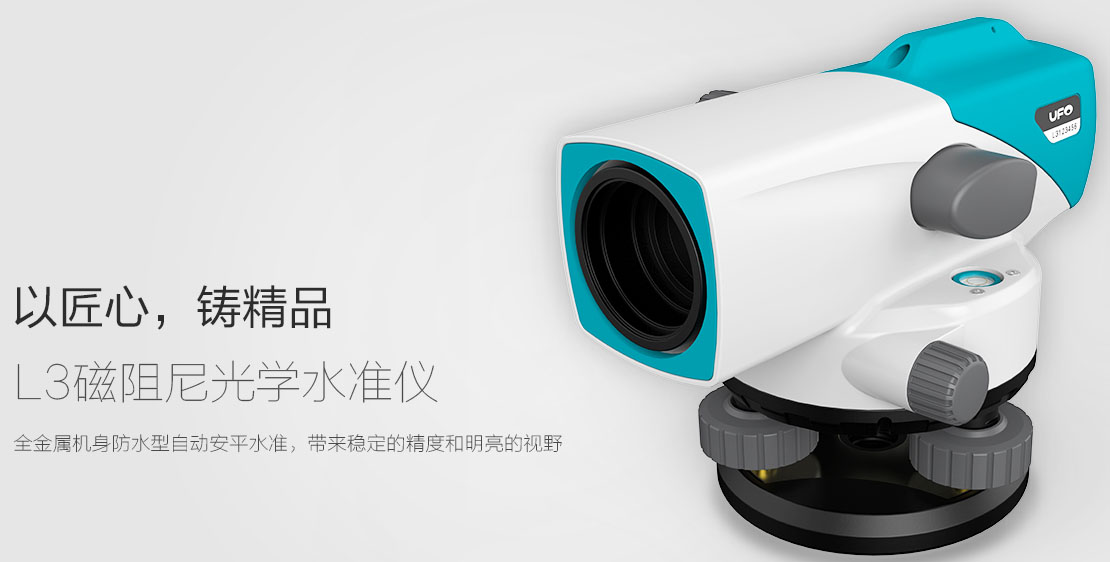

L3磁阻尼光學水準儀

2018-07-03 熱度:6005 ℃

L3磁阻尼光學水準儀

專業的光學系統

測量員更清晰明亮的視界

  工程測量28倍舒適放大倍率,配合550nm波長、超過30層光學鍍膜鏡頭,使望遠鏡成像清晰銳利;在100m出直徑2.5m的測量視野中,可清晰觀測到水準尺的毫米刻劃;專業的光學系統,降低測量人員視覺疲勞;30cm鏡筒中心到目標的視距,使設備在狹小的空間也能靈活應用。

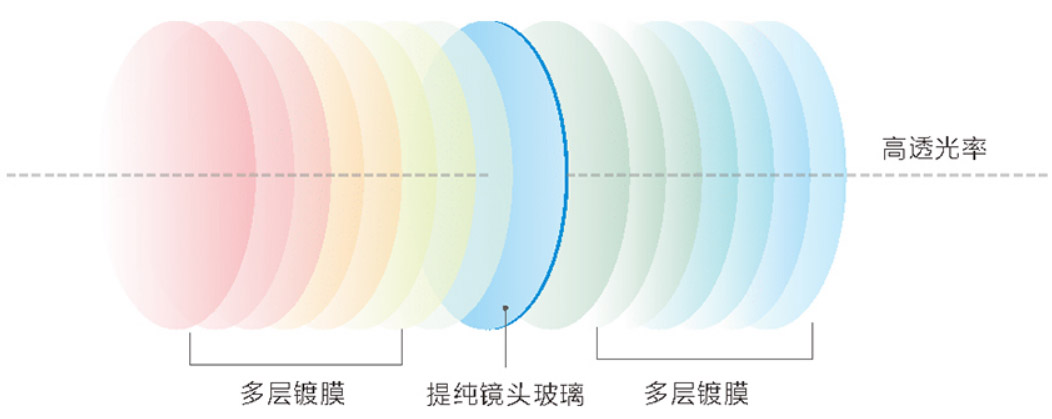

L3水準儀高效鍍膜鏡頭

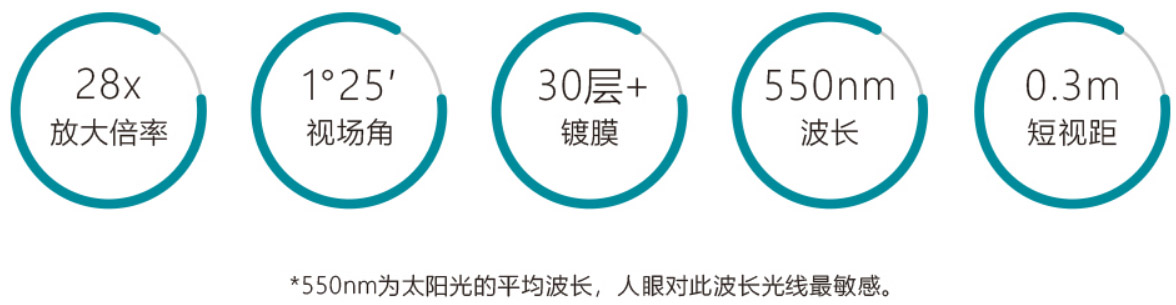

水準儀鏡頭與倍率

水準尺讀數對比

L3,實力既水準

鍍膜鏡頭550nm 鍍膜鏡頭  全金屬機身全金屬機身

特制補償器特制磁阻尼補償器  防護等級IP66防護

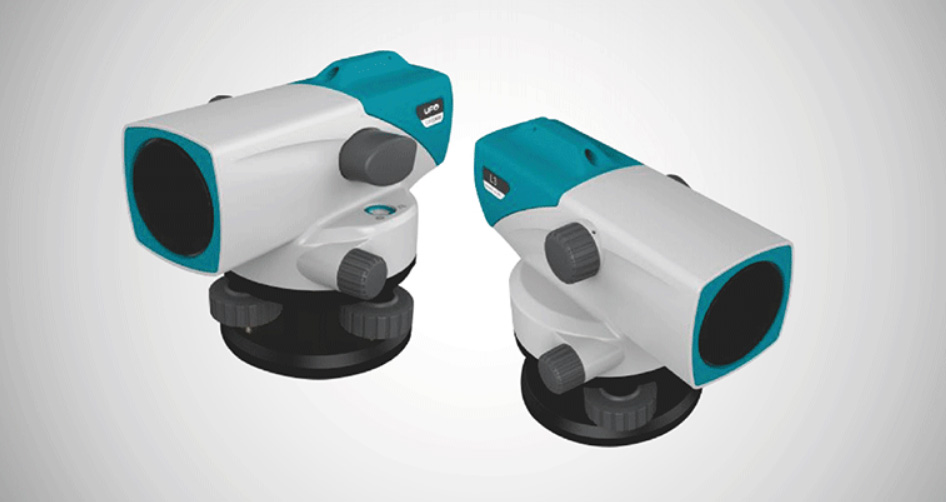

L3磁阻尼水準儀外觀特寫

±1.5mm/km精度

  UFO L3自動安平水準儀每公里往返中誤差1.5mm,滿足高等級工程測量及國家三等水準測量規范需求,效率表現尤其適合工程測量。

*依據GB-12898-2009國家三、四等水準測量規范

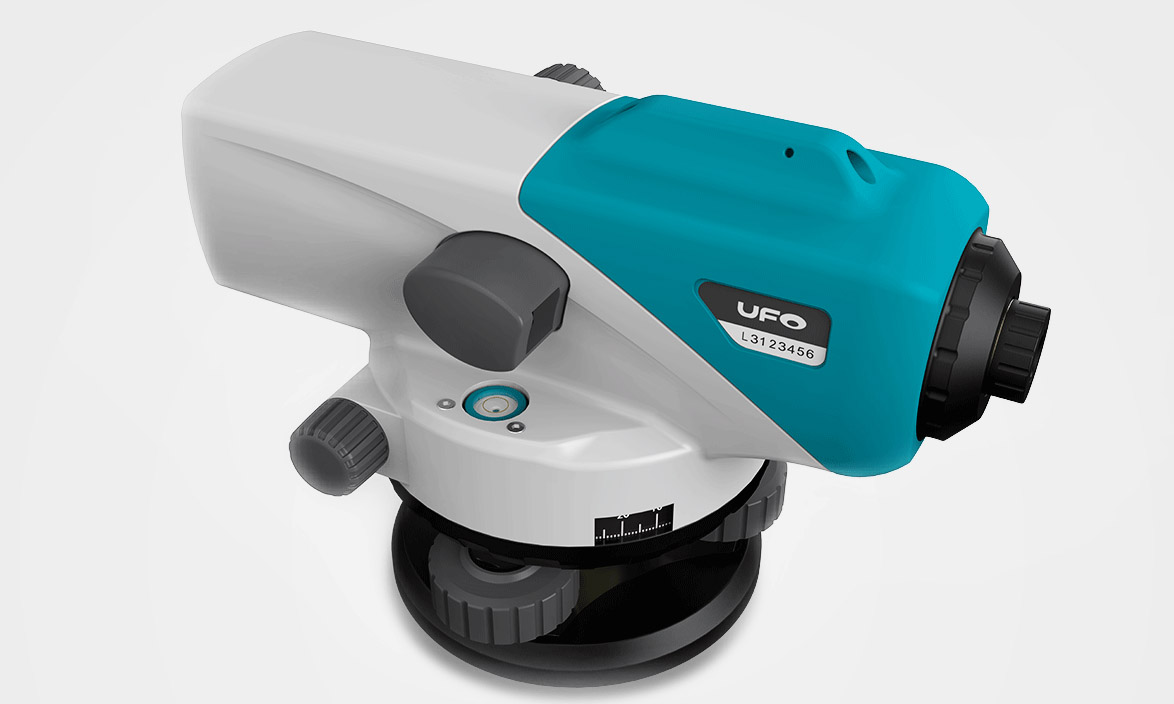

水準儀流線型設計

機身多處采用動態曲線設計,簡約、精美,測繪儀器也可以很藝術。

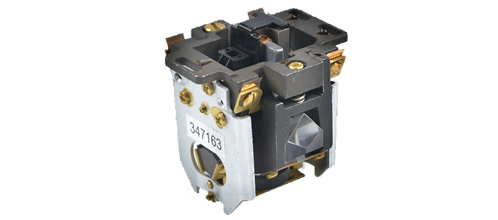

水準儀磁阻尼補償器外觀

特制磁阻尼補償器

精準可靠,穩定高效

  憑借補償器及整機的品質表現,真正達到1.5mm標稱精度。L3水準儀搭載自研磁阻尼補償系統,補償精度優于0.3″,補償范圍高達15′。補償器主體摒棄水準儀通常采用的壓鑄鋁,采用完整鋁錠經CNC數控一體成型,配套高強度進口銅合金吊絲,整套磁阻尼補償系統即使設備在振動或受到沖擊的復雜環境下也能保障測量數據的精度和可靠性;特制的磁屏蔽系統保障在復雜電磁環境下正常作業;補償器重擺及強磁組合形成的渦電流設計,使L3水準儀可以在1.5秒以內迅速安平。

磁阻尼補償器性能配置


匠心錘煉精品

嚴謹,注重細節

  金屬機身、金屬遮光罩、金屬后蓋、金屬目鏡保護罩、金屬基座、銅制螺絲、銅制腳螺旋軸、銅基自潤滑軸系、均稱為L3水準儀精密與品質的保障;機身表面采用烤漆工藝,漆面不易脫落;初瞄器與機身連為一體,避免發生錯位與松脫;調焦手輪保護裝置,在調焦達到極限閾值時自動進入保護,通過阻尼變化提示用戶,但不會對內部尺條造成傷害;多大6重的質檢,從部件到整機品質,一路護航。

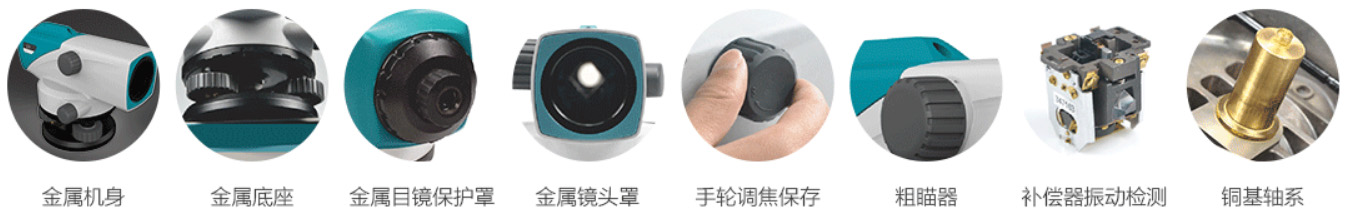

L3磁阻尼水準儀配置細節

全天候作業,無懼風雨


image.pngL3水準儀的防塵防水級別達到IP66,無懼粉塵及雨水的考驗。


用戶體驗

要工作效率,也要舒適

包膠手輪包膠手輪:L3水準儀微動及調焦手輪均采用包膠設計,改善手感及觸感。

遮光鏡筒遮光鏡筒:機身一體化設計的內嵌遮光鏡筒,避免產生眩光。

內嵌度盤內嵌度盤:內嵌式度盤設計,長期使用不會磨損,水平角測量時可以迅速直接讀取1°的角度讀數。

轉動阻尼轉動阻尼:作為摩擦制動最重要的豎軸軸系,四組彈簧經過精密調校,在獲得順滑轉動手感時,保證恰當的摩擦阻尼。

寬體后蓋寬體后蓋:護罩及后蓋采用寬體設計,受力面大,同時方便i角校準及內部組件維護,提高檢校效率。

雙側微調雙側微調:雙循環微調,左右手均可方便的進行調節,以便快速瞄準標尺。

圓頭基座圓頭基座:L3水準儀采用圓頭基座設計,在斜坡或大起伏地面作業時,使用圓頭三腳架可以更加快速安置,產品也支持平頭腳架的安置。

高清分劃板高清分劃板:以精細化學蝕刻形成的分劃板視距絲,粗細適中,可以準確判讀水準讀數;上下視距絲之間的標尺讀數X100,既實現視距測量。

進口油液進口油液:L3水準儀整機所有摩擦及轉動結構,均以獨特配方的進口油液潤滑,有效延長設備的免維護周期。

折疊光路折疊光路:L3磁阻尼自動安平水準儀從目鏡、補償器、調焦到物鏡的整套光學系統,采用折疊光路設計,從而實現恰到好處的便攜尺寸與重量。

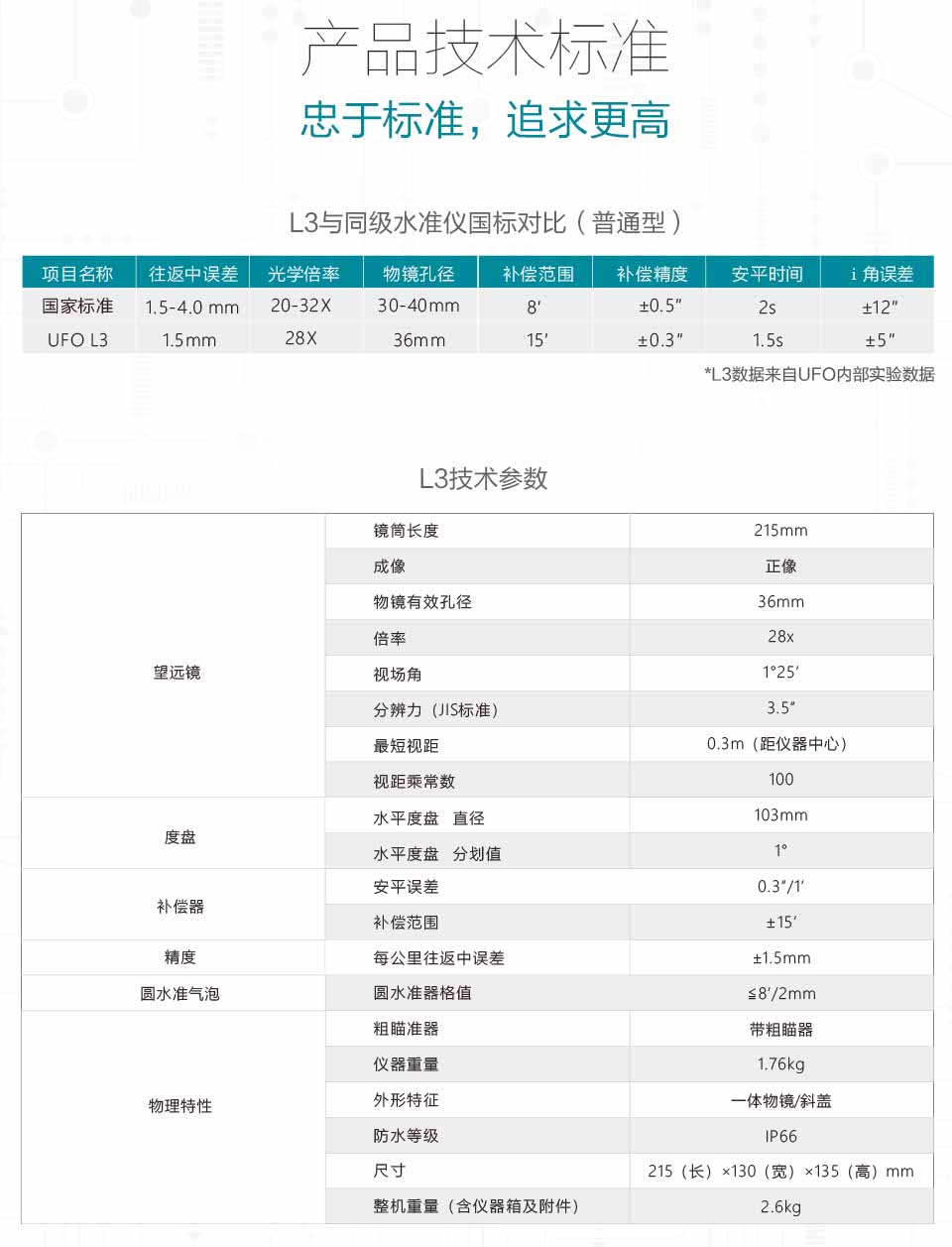

L3磁阻尼水準儀技術參數
