全站儀常見使用問題匯總

2024-04-23 熱度:1218 ℃

全站儀常見的問題,全站儀常見使用問題匯總!


問:全站儀使用時棱鏡任意升高對距離有影響嗎?

答:對平距沒有影響,斜距有影響,對高程也會有影響。

問:全站儀配合使用的棱鏡類型和型號是什么?

答:目前常見的棱鏡是單棱鏡。每個廠家都有不同的型號命名標準。以南方全站儀為例,單棱鏡型號有:

ADS17A:連接器、鏡、鏡框和標志、對點器的連接器、底座、箱子;

AK17+AY01:是指鏡框和標志,圓棱鏡

國產棱鏡大多為-30,需要在全站儀上設置。

問:如何用帶棱鏡的全站儀測量已知點的坐標?

問題描述:

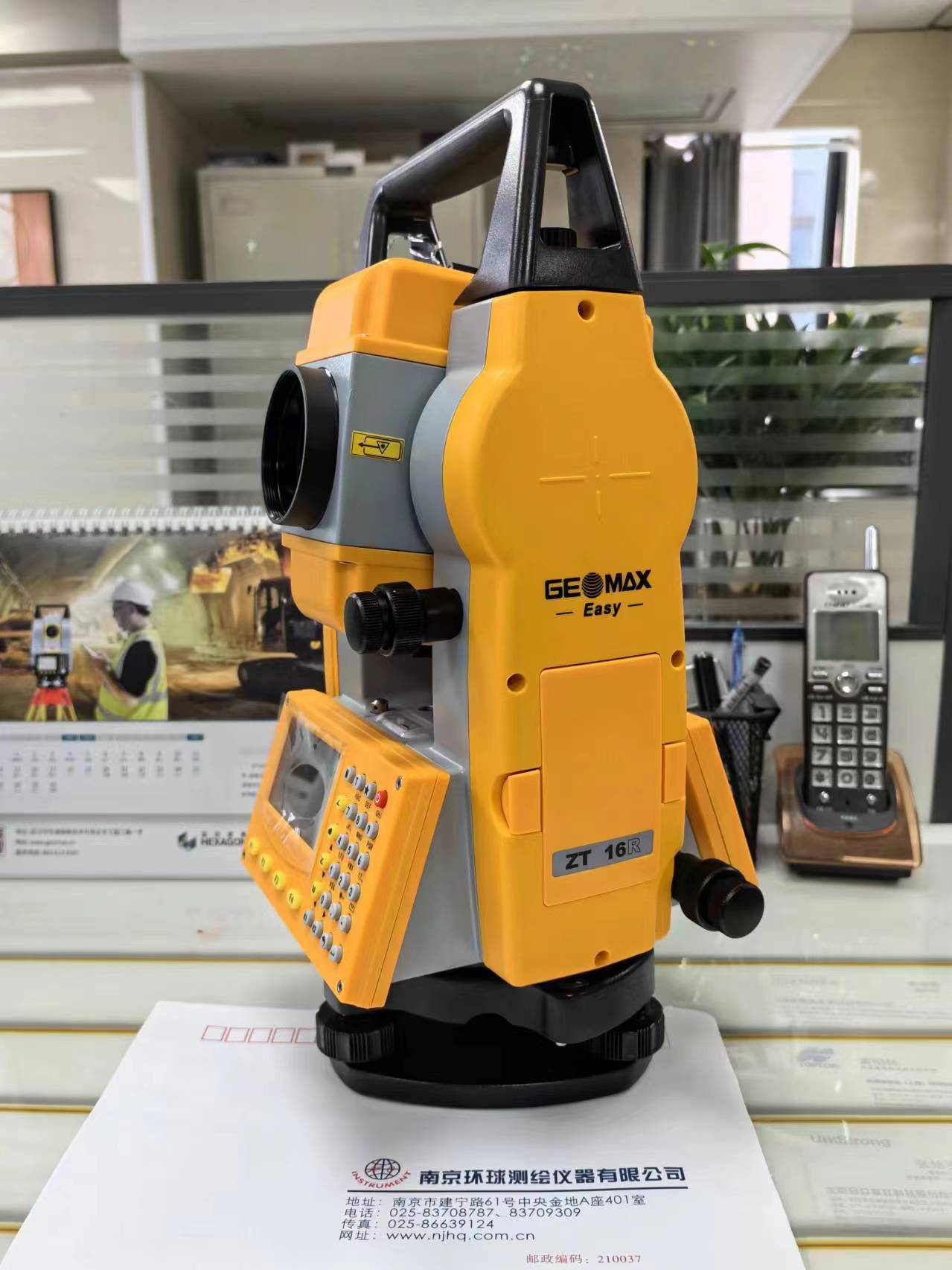

我們使用的全站儀品牌是中緯全站儀ZT16R,紅外測距,帶反射棱鏡。

將儀器放在兩個已知坐標點的一個上,輸入測試站的坐標,然后輸入后視點坐標,按下后視點,確認后。

瞄準被測點的棱鏡,按下測量。此時顯示距離、坐標、角度等,但將坐標落在總平面圖上,卻發現這些點并沒有落在正確的位置,相反,它落在了以兩個已知坐標點連接為對稱軸的對稱位置。

不知是什么原因,詳細查閱說明書,

只覺得“指標差設置”這一條不清楚,但又不知如何設置,

不知是否需要設置方位角方向?

希望能詳細描述坐標測量的設置和操作程序,以及必要的注意事項。

請哪位前輩指教!我先表示衷心的感謝!


問題補充:

我已經確認并得到了坐標值,只是奇怪,坐標落在總平面圖上后,發現這一點顯然不在正確的位置,這兩個已知點是對稱軸的對稱位置。

答:一定是你自己動指標差這個選項吧?那是專業維修才會用的,當然,自己調整會有誤差。

簡單來說,度盤旋轉每周360度,電子度盤會分配這360度,分配值與理論值的差就是指標差。

調整后,機器對度盤的判讀會出錯。因為是絕對編碼度盤,差別會差很多。如果你不能滿足精度要求,建議拿到專業維修,在校正臺上調整。

問:在科力達全站測量坐標時,測量站、后視輸入坐標高度沒有問題,連續三點棱鏡高度忘記輸入,怎么用

答:導出數據后,將這些點的高程坐標分別減去棱鏡高,即可獲得真正的高程坐標,XY坐標是正確的,不需要修改。

問:三鼎全站儀不知道測站、后視、高程,如何測量相對高程和放樣!

答:將測量站設置為(0,0),根據要放樣的內容設下一個方向,然后根據放樣的內容計算每個點的坐標,然后利用高差進行高程放樣

問:測量高程時徠卡全站儀棱鏡頭上下擺動有誤差嗎?

答:有誤差。高精度測量時,需要將全站儀望遠鏡的十字絲對準棱鏡中心,以保證測量精度

但在普通的地形圖測量測繪工作中,除非在設站過程中,為了保證控制精度,否則不需要準確對準。

對于拓普康全站儀水平法測量高程,最好采用高精度索佳全站儀,保證棱鏡位置穩定,測量低水平。

問:已知一點高程,全站儀儀器高、棱鏡高、和全站儀度數的高差,怎么算測站點高程啊?

答:簡單的方法:將尼康全站儀測站點高程設置為0,然后實際輸入全站儀站儀表高度和棱鏡高照,測量已知點的高程。與實際高程的高差是測量站的高程。注意不要弄錯高差符號

問:已知架棱鏡點高程全站儀任何設站如何測量標高?如何計算假設蘇一光全站儀測站的高程?

A:使用三角高程法:先在任何地方架設儀器,棱鏡架在已知點,然后用全站儀常見的測距測角模式測量棱鏡與儀器的高差VA,然后把棱鏡移到你需要測量的地方,測量高差VB。
