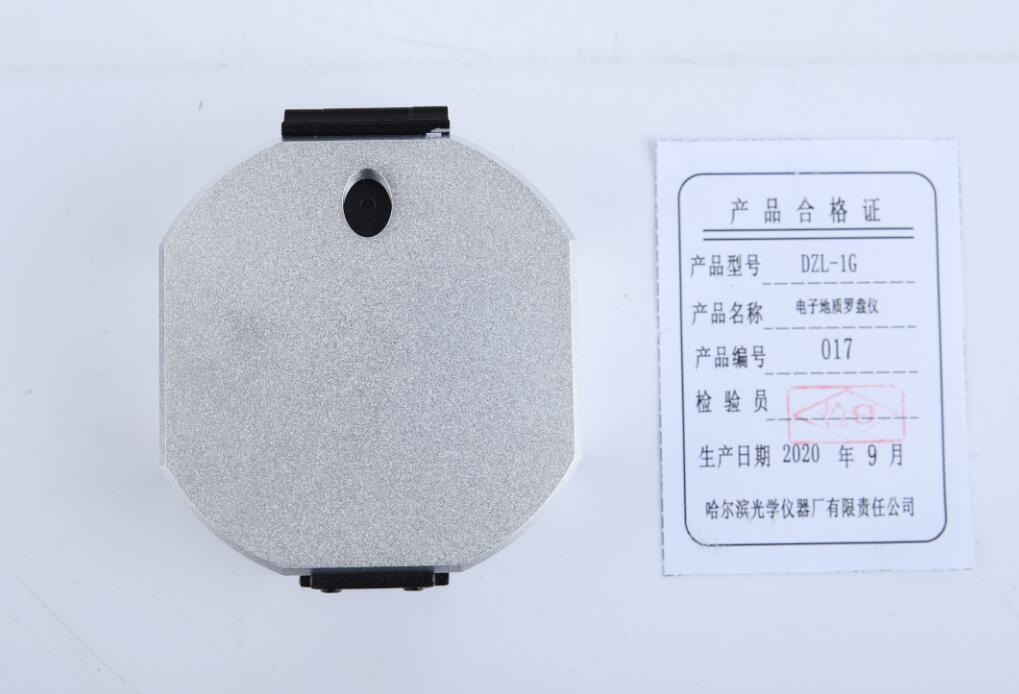

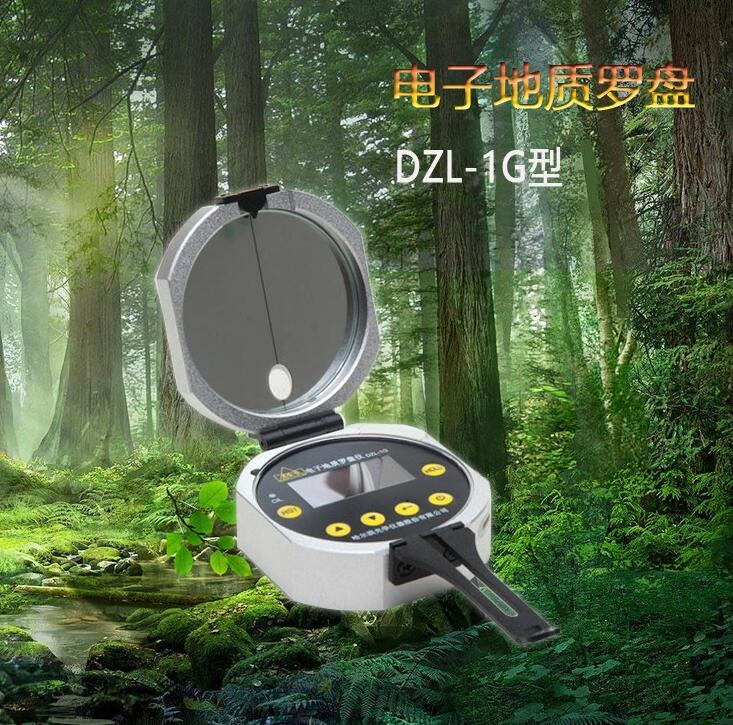

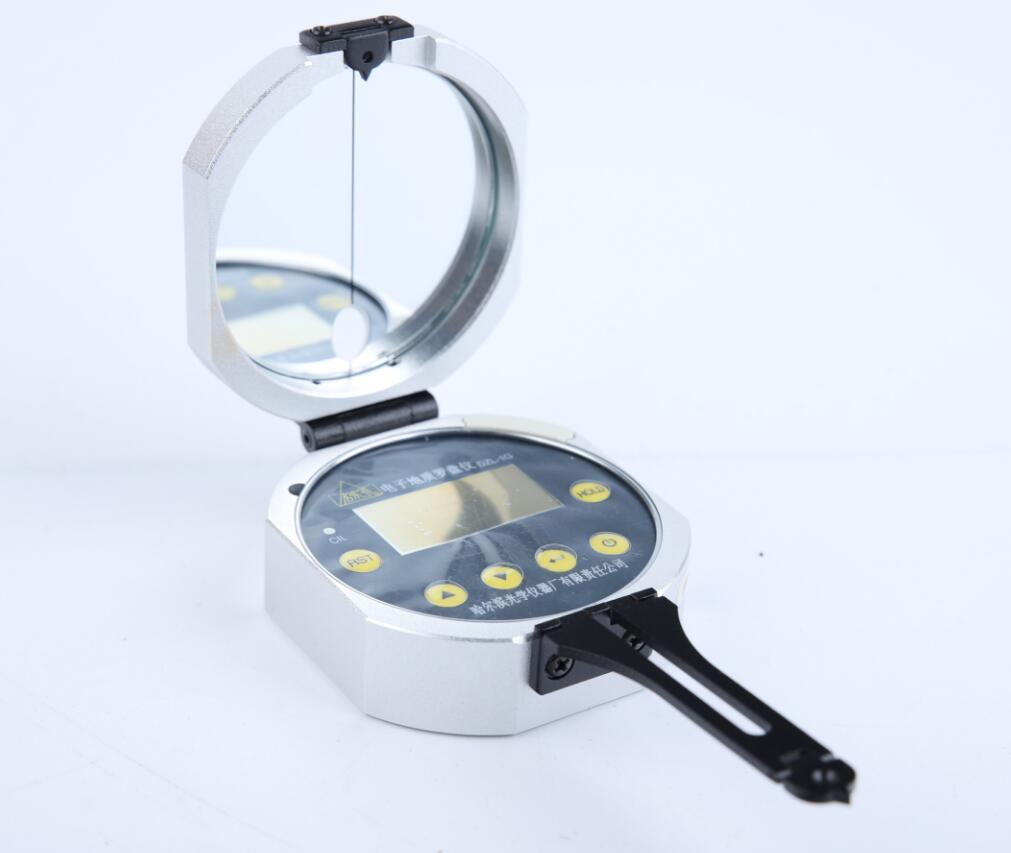

DZL-1G 型電子地質羅盤儀

注意事項：

電子羅盤是利用磁場測量方位的儀器，對于外界干擾磁場和地球磁場，羅盤無法做到實時、準確的區分，在使用中為羅盤提供干擾磁場小的環境是保證羅盤精度的關鍵，在復雜的環境磁場中，會影響羅盤測量數據的準確性。

   本儀器帶有GPS功能，可顯示儀器當前所在的經緯度，要使用此功能，須將本儀器放置在能接收衛星信號的開闊地。較高的建筑物或樹木的遮擋會影響衛星信號的接收效果。

警告：

本產品獲得多項技術，未經許可，不得仿制，違者必究！

本產品未經制造商許可，不得擅自維修或更換器件，由此造成的后果，制造商不予負責。

目錄

數據含義

快速使用

用途、適用范圍及工作原理

產品特點

產品結構

技術參數

操作說明

維修保養

數據含義：

• 方位角：是從某點的指北方向線起，依順時針方向到目標方向線之間的水平夾角。

• 橫滾角：儀器水平放置，繞縱向中心軸線旋轉就是橫滾角。即把儀器正向水平放置，當儀器在左、右方向傾斜時形成的角度。

• 俯仰角：儀器水平放置，繞橫向中心軸線旋轉就是俯仰角。即把儀器正向水平放置，當儀器在前、后方向傾斜時形成的角度。

• 磁偏角：地理方位與磁方位的偏差角度值，地理位置不同，磁偏角有所不同。

• GPS：定位系統

• 經緯度：WGS84坐標系下，儀器所在位置的經度和緯度值。

• 氣壓、海拔、溫度：是指儀器當前環境參數。

• 相對高度：是指選定一個參考面，移動儀器所產生的高度。操作菜單進入到"相對高度”顯示頁面，此時顯示的數值為0，即以此刻的高度作為0參考面，不要更換顯示頁面，然后帶著儀器向上或向下移動，會顯示基于參考面的高度。
