徠卡TZ08全站儀,城市測量好伴侶!!!

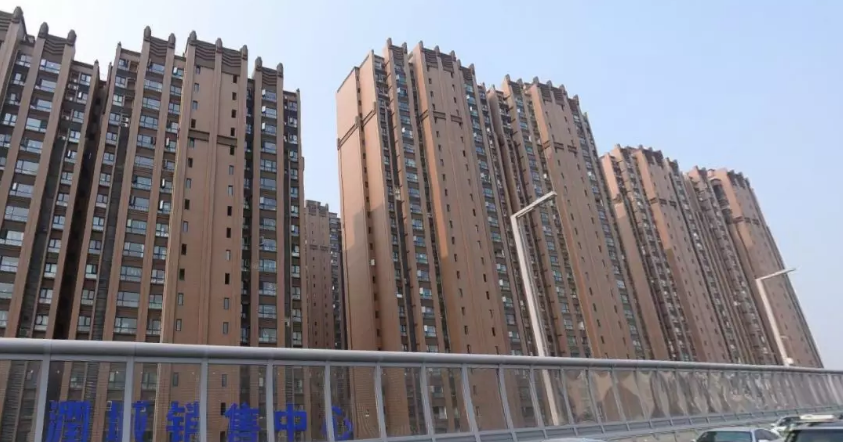

某地級市自來水公司接到某小區自來水管線報裝申請,需實地對前期預埋自來水管線閥門、水表進行實地核實勘測,同時采集其精確位置信息用于城市自來水官網系統的更新。該小區臨近主干道高架橋,內部均為二十多層的高層建筑。
自來水公司測繪人員常采用GPS和全站儀測量采集井蓋等碎部點,但是常常遇到以下困難:
自來水井蓋往往位于靠近高層建筑或高架橋下的路面上,GPS在這些衛星遮擋嚴重環境中搜星不夠,難以獲得固定解;
自來水公司往往只需要采集水表閥門井位置即可,而水表閥門一般分布在小區各樓棟的不同位置,采用全站儀作業需要反復的架站;
小區水表閥門井位置通常比較隱蔽,有些被植被樹木覆蓋,使用全站儀測量視線會被柵欄、樹葉等遮擋,有時測一個點就需要架一次站,效率十分低。
作業過程

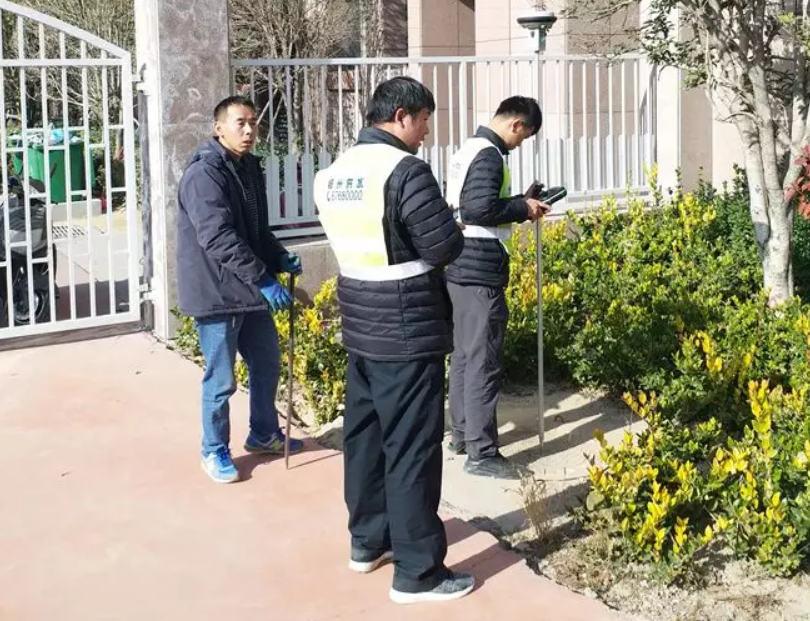

1、采用徠卡GPS設備對小區整體管線情況進行核查,核查過程中網絡RTK可以快速固定對井蓋進行測量,對無法測量的碎部點位置在圖紙進行標注,并制作圖根點方便全站儀架站;

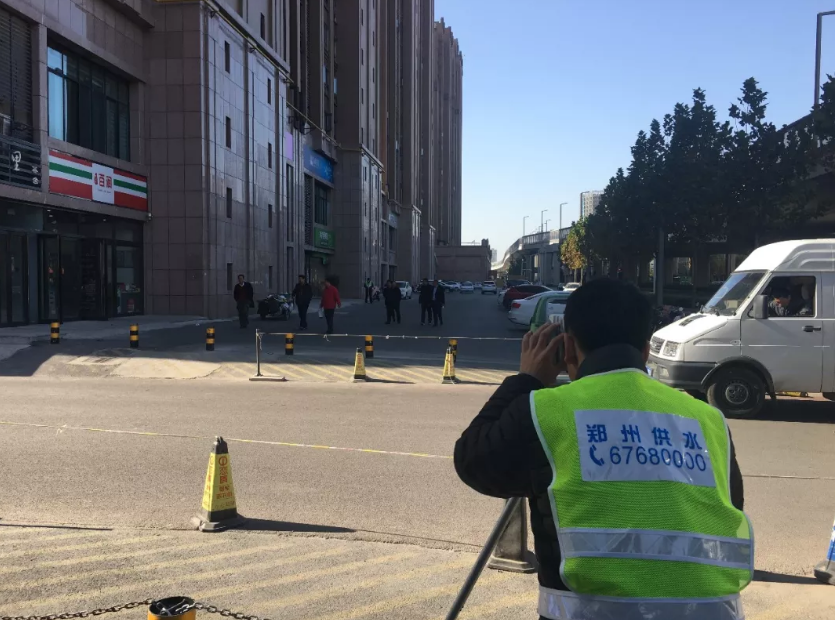

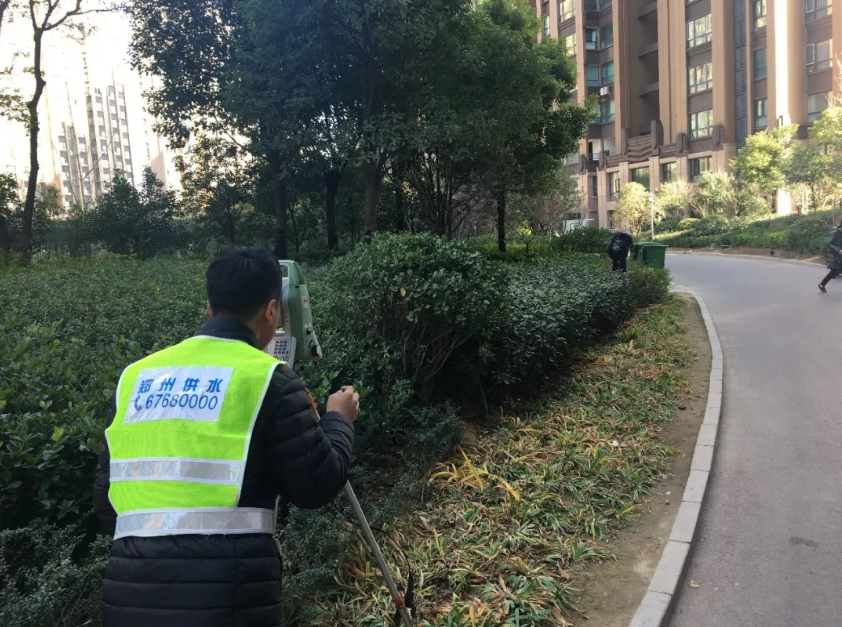

2、核查完畢后,對GPS不能完成測量的碎部點位置,可采用徠卡TZ08全站儀后方交會方式或坐標定向方式進行設站,依次完成后續碎部點的測量工作;

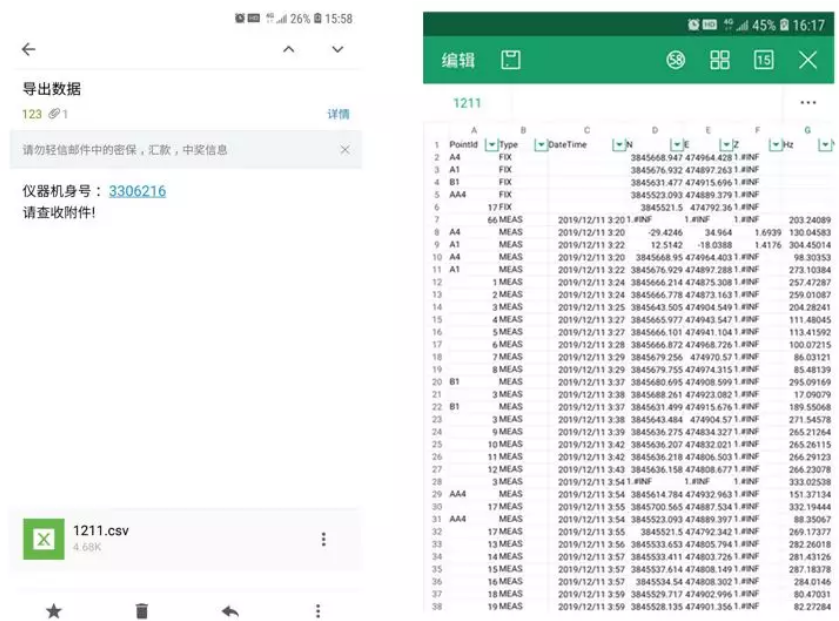

3、全站儀外業完成后,使用網絡數據傳輸軟件,將原始測量數據發送到郵箱;
客戶評價
徠卡TZ08視線中只要能看到棱鏡,就能正常測量,再也不用為一個點重新架站;
后方交會設站方式更有利于選擇最佳的設站位置,一站可以完成更多的碎部點采集;
作業完成后可以用郵件傳輸數據,測完即可收工回家,享受難得的愜意時光;
自動量高功能簡單、實用、方便,輕輕一按就能獲得儀器高,再也不要頻繁彎腰手動量高;
應用優勢總結
徠卡TZ08采用Pinpoint測距技術,光斑更小,穿透力更強,更適用遮擋較多的城市測量環境;
后方交會設站方式在視線不佳的環境里提供了更靈活的架站方案,提高了碎部點分散情況的采集效率;
自動量高功能,一鍵即可完成獲取儀器高,無需低頭彎腰,反復測量,有效地消除手動測量造成誤差影響
徠卡TZ08具備網絡傳輸功能,外業工作結束,測量成果即可通過郵箱發給內業同事!
