徠卡全站儀助力橋梁修復實時監測
葡萄牙的埃德加·卡多索大橋長1421米,于1982年完工通車,其中包括一座斜拉橋和兩座高架橋。由于時間過久,需要對這座橋進行新的病害風險評估。在評估過程中,獲取監測數據對于橋梁的結構受力分析和及時有效的維護至關重要。
選擇精確的自動化監測系統

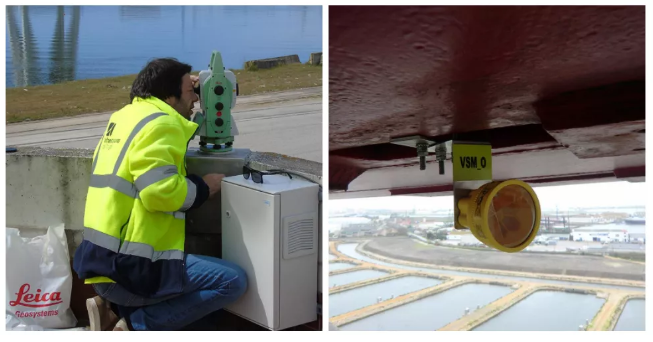

橋梁結構是動態變化的,這就給工程測量人員帶來了挑戰。監測系統需要更加精確,并采取高頻監測,不能受天氣變化影響。當地監測團隊選擇了徠卡TM50自動化監測系統對其進行監測。該系統包含了一臺徠卡TM50全站儀測量機器人、徠卡溫度氣壓傳感器、徠卡GeoMoS_CH監測平臺,并在橋梁上一共布設了44個監測棱鏡。
通過監測數據對結構形變進行預測
在橋梁上布置的棱鏡,被徠卡GeoMoS_CH控制的徠卡TM50全站儀測量機器人的ATR工自動照準,監測全過程是全自動化的,無需人工干預,數據采集過程確保真實和準確。
通過監測過程中收集到的實際數據,可以對橋梁結構進行很好的分析。徠卡TM50全站儀測量機器人可以獲取監測點位的空間三維坐標。徠卡溫度氣壓傳感器可以對不同時間天氣下的作業進行修正。監測團隊對橋梁進行了長時間的自動化監測。從而充分了解不同條件下的橋梁結構形變,更好的判斷造成形變的外界因素,如重型交通負荷、惡劣的大氣條件等。作為斜拉橋,橋塔的受力性能至關重要,因此縱向分量將產生非常重要的影響。
遠程管理和訪問
徠卡GeoMoS_CH監測平臺可以進行遠程訪問,無需人員在監測現場,可以很便捷的上傳和下載監測設置及數據。徠卡全自動化的監測方式節省了大量的人工時間。
值得信賴的監測技術
在橋梁修復的過程中,可靠、準確的監測工具是至關重要的,在本次橋梁修復過程中,徠卡TM50全站儀自動化監測系統很好的驗證了這一點。客戶表示:“徠卡測量系統的設備和工藝顯示出了極高的可靠性。該系統易于操作、簡便快捷、節省時間,我們希望在后續的公路和鐵路基礎設施中使用徠卡監測解決方案。”
更多相關
我國電子測量儀器行業實現“從無到有”,并朝著“從有到強”邁進
第五屆“國產檢測儀器設備驗證與綜合評價技術服務推介會”在北京召開,隨著幾年來的發展,國產儀器驗評服務的覆蓋范圍已從最初的分析儀器領域拓展到物理性能、電子測量和計量四個領域。 推介會旨在展示國...

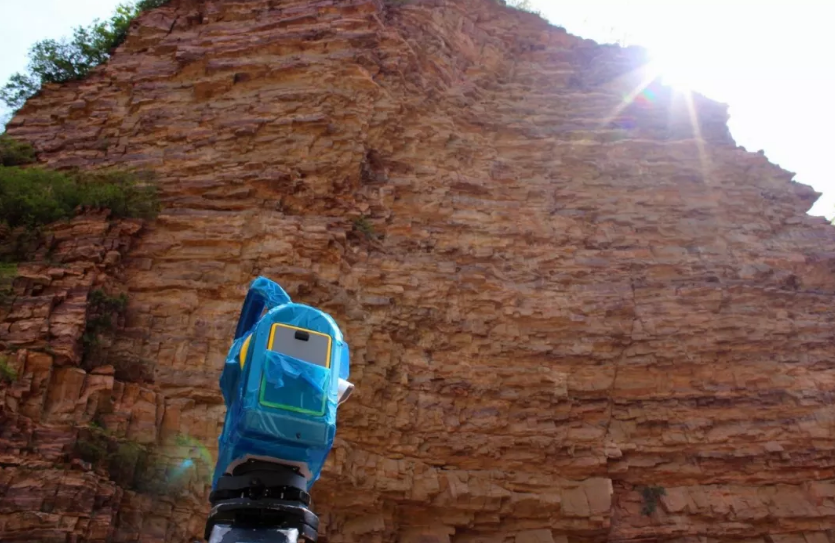

三維激光掃描技術在地質災害調查中的應用
