用科力達PPK,可以輕松完成1:500高精度免像控航測作業

2019-10-07 熱度:8828 ℃

  現在無人機用途非常廣泛,除用于攝影外,還被廣泛的應用于其他行業,尤其測繪行業,無人機因其具有成本低、機動性好、產出高和高安全性等特點,被越來越多的用戶使用于測繪測量項目中,使得測繪不再單純的依靠全站儀、GPS等傳統測繪工具。由于GPS具有全天候、高精度和自動測量的特點,把GPS和無人機相結合,可以大大提高測量效率與精度,目前用于測繪的無人機基本都是用GPS進行定位和導航。但是,無人機飛控的GPS單點定位精度太差,之前都是使用大量的像控點去校正影像的畸變。只是有些特殊地形(高山、深溝等)外業人員很難布設像控點,為了減輕工作量,減少大部分像控點甚至是不需要像控點,就必需提高飛機pos點的精度,而PPK技術就可達到厘米級精度。

科力達PPK軟件

  科力達PPK軟件

  什么是科力達PPK

  科力達PPK無人機后處理軟件不僅可以大幅提高POS點精度,還可以更好的協助用戶進行更加高效可靠的1:500高精度免像控航空攝影測量作業。

與大疆P4R聯合作業

  與大疆P4R聯合作業

  無人機后差分軟件(科力達PPK) 是專為航測無人機設計研發的一款無人機事后差分解算軟件。軟件數據結構建立在單頻、雙頻的 C/A 碼、P 碼、載波相位和多普勒頻 移觀測值基礎上,采用先進的 EventMark 差值算法給用戶提供更加可靠的定位精度,通過導入地面站和機載端采集的數據進行解算,最終獲得高精度的相片位置信息。

  科力達PPK性能強大,支持解算大疆無人機數據,最大支持導入 10 小時 5Hz 觀測數據,此外科力達PPK 操作簡單、解算便捷、工作高效,即使觀測數據質量差也可算出 POS 點坐標,提高 效率,從而獲得最佳的 POS 點坐標成果。且 POS 坐標成果文件可以直接應用于各類空三解 算軟件,如 Pix4D、Skyphoto 等。

  科力達ppk無人機后處理軟件的優勢

  1、實現測量成果高精度;

  2、與大疆P4R完美結合,同時也支持其他品牌無人機聯測;

  3、支持科力達旗下任意款GPS主機聯合測量;

  4、支持多架次聯合解算;

  5、可減少80%以上的像控點布設,節省人工,提高效率,增加安全性;

  6、操作簡單易學;

  7、可以解算出可靠的POS數據;

  8、輸出格式支持市場大部分主流空三軟件;

  工作步驟

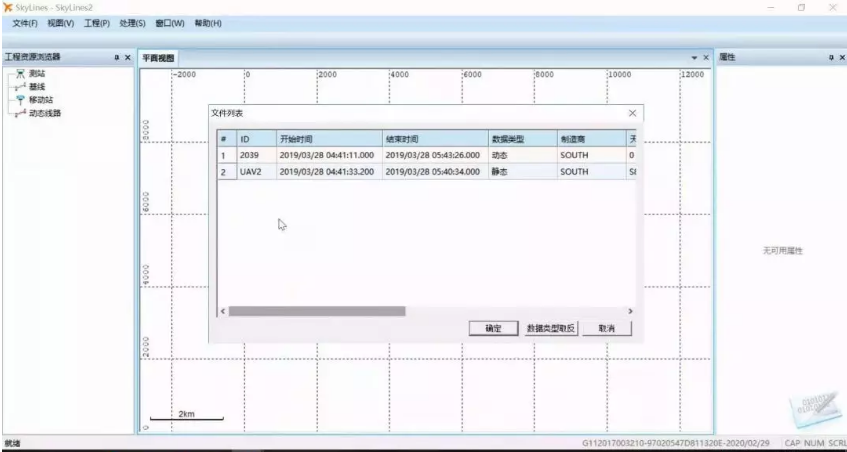

  解算準備階段:采集地面站的觀測數據和機載端的觀測數據以及控制點坐標,通過設置坐標系和設置相片存儲路徑來完成工程設置。

進行工程設置

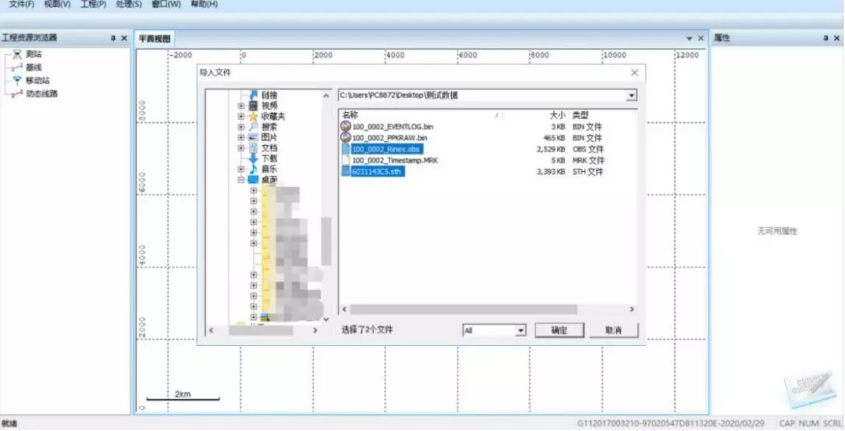

  解算階段:導入地面站和機載端的觀測數據,修改天線高等參數,設置控制點坐標即可開始解算。

設置控制點坐標進行解算

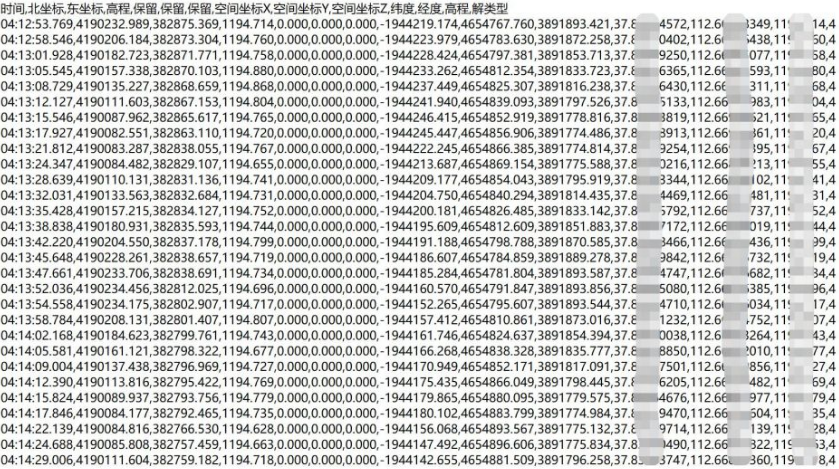

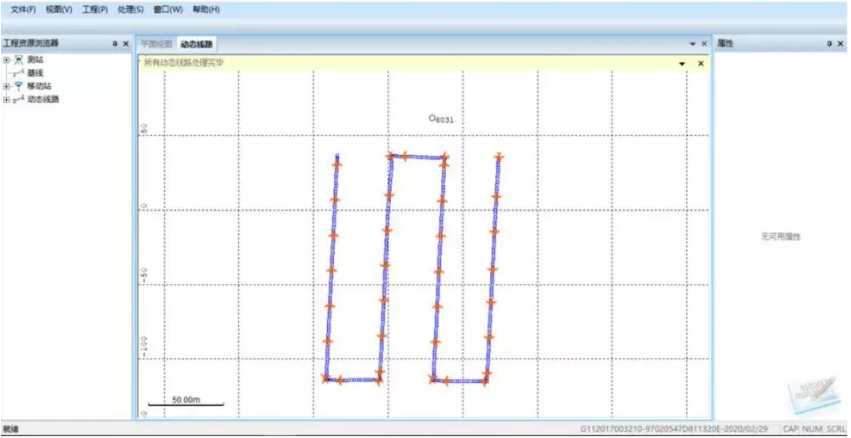

  完成解算階段:解算完成后可查看飛行線路圖,導出工程成果,成果包含平面坐標、空間坐 標、經緯度等信息,工程成果文件可應用于各類空三解算軟件中,如 Pix4D、Skyphoto 等。

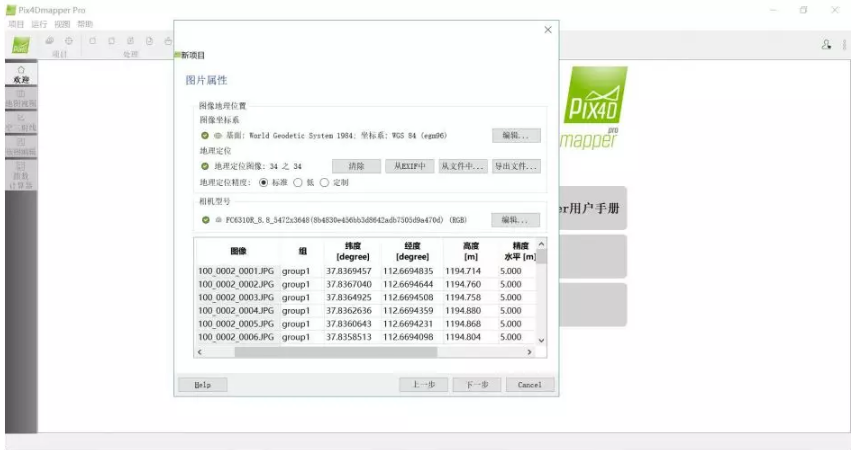

工程成果文件可應用于各類空三解算軟件

空三解算軟件

  通過簡單的操作即可獲得高精度的 POS 坐標,通過先進的 EventMark 差值算法保證數據可靠性和有效性。

高精度空三解算

  高精度空三解算

生成高精度影像圖(未布設像控點,點位精度5CM以內)

  生成高精度影像圖(未布設像控點,點位精度5CM以內)

  在傳統的無人機攝影測量的應用中,通過使用后處理 ppk 系統,高精度的定位后處理結果, 幫助航測工作減少 70%~85%的像控,為測繪工作者帶來直接的經濟效益同時,極大簡化作業流程,降低作業風險,提高作業效率。
