圖文介紹幾種全站儀測量方法

2020-09-14 熱度:13934 ℃

  高程測量

  1、儀器任意置點,但所選點位要求能和已知高程點通視。

  2、用全站儀照準已知高程點,測出V的值,并算出W的值。(此時與儀器高程測定有關的常數如測站點高程,儀器高,棱鏡高均為任一值,施測前不必設定。)

  3、將儀器測站點高程重新設定為W,儀器高和棱鏡高設為0即可。

  4、照準待測點測出其高程。

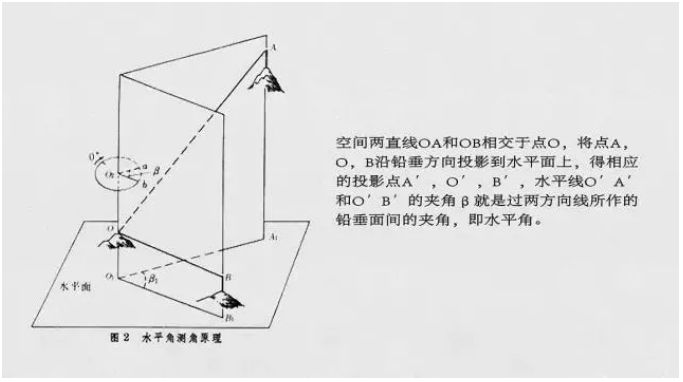

  水平角測量

  1、按角度測量鍵,使全站儀處于角度測量模式,照準第一個目標。

  2、設置A方向的水平度盤度數為0°00′00"。

  3、照準第二個目標B,此時顯示的水平度盤度數即為兩方向的水平夾角。

  4、用于測量水平角的儀器,必須具備一個能置于水平位置水平度盤,且水平度盤的中心位于水平角頂點的鉛垂線上。

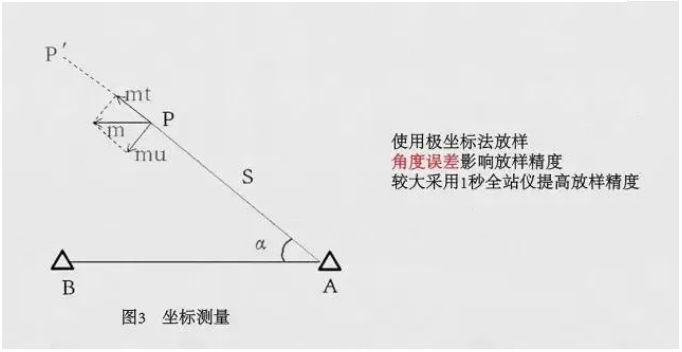

  坐標測量

  1、設定測站點的三維坐標。

  2、設定后視點的坐標或設定后視方向的水平度盤讀數為其方位角。當設定后視點的坐標時,全站儀會自動計算后視方向的方位角,并設定后視方向的水平度盤讀數為其方位角。

  3、設置棱鏡常數。

  4、設置大氣改正值或氣溫、氣壓值。

  5、量儀器高、棱鏡高并輸入全站儀。

  6、照準目標棱鏡,按坐標測量鍵,全站儀開始測距并計算顯示測點的三維坐標。

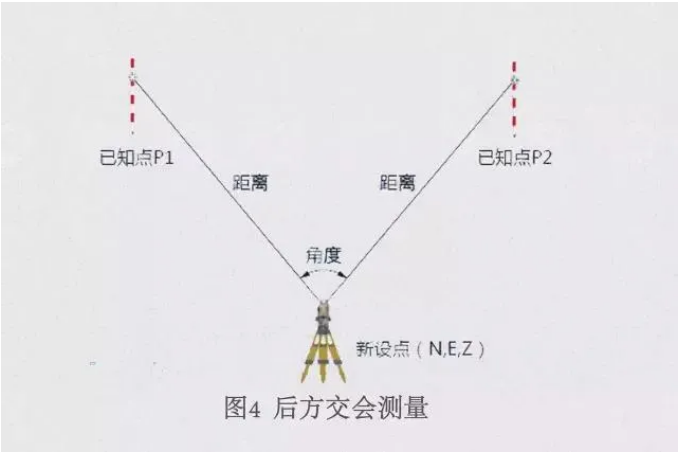

  后交會測量

  722R4L全站儀安置在某一待定點上,通過對兩個以上的已知點處棱鏡進行觀測,并輸入各已知點三維坐標及儀器高和棱鏡高后,全站儀即可顯示待定點的三維坐標。

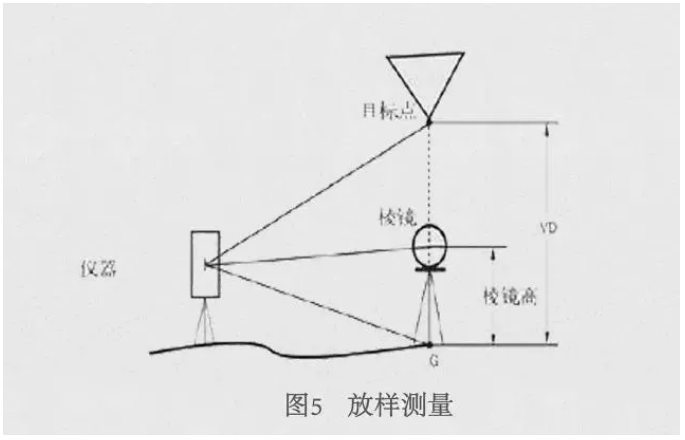

  放樣測量

  1、將要測設的角度和邊長(或坐標值)輸入全站儀。

  2、在放樣過程中儀器顯示角度和邊長的實測值與放樣值之差,根據顯示的偏離值及符號調整棱鏡位置,直至偏離值為零,此時棱鏡所處位置即為要測設的點位。

  4、有的電子全站儀還可通過圖形顯示棱鏡上下左右前后的移動方向。

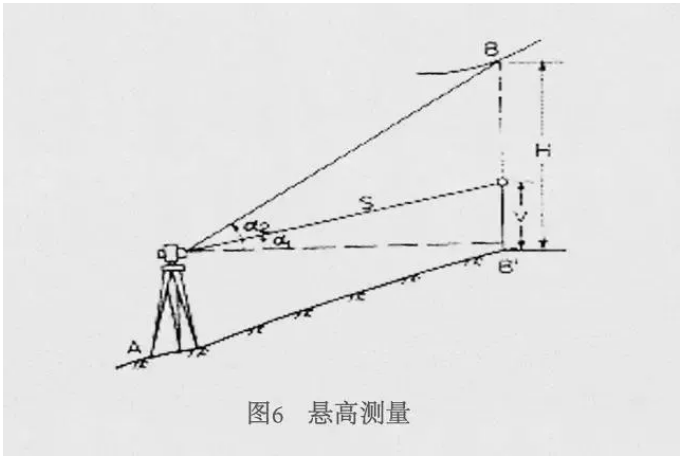

  懸高測量

  1、要測量某些不能設置反射棱鏡目標(高壓電線、橋梁桁架)的高度時,可在目標正上方或正下方處安置棱鏡,輸入棱鏡高V。

  2、瞄準棱鏡并觀測后,在瞄準目標,儀器即可顯示目標的高度H。

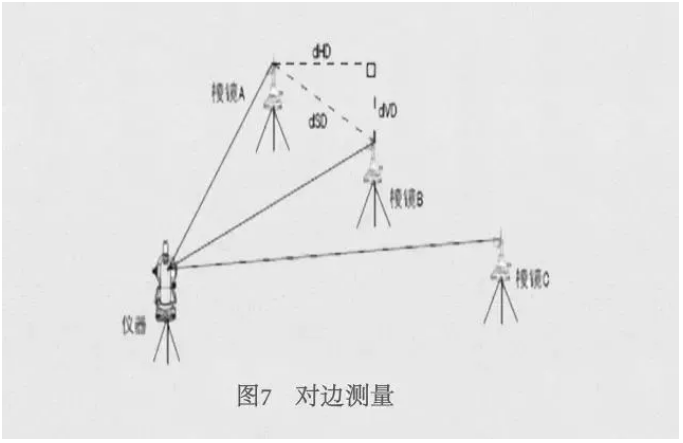

  對邊測量

  如圖:分別瞄準兩個目標點處的棱鏡并觀測后,儀器即可顯示出兩個棱鏡之間平距(dHD)、斜距(dSD)、高差(dVD)。

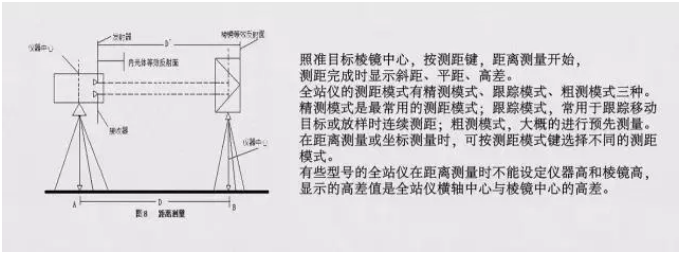

  距離測量

  1、首先設置全站儀棱鏡常數。

  測距前須將棱鏡常數輸入全站儀中,儀器會自動對所測距離進行改正。

  2、其次,設置全站儀的大氣改正值或氣溫、氣壓值。

  光在大氣中的傳播速度會隨大氣的溫度和氣壓而變化,15℃和760mmHg是儀器設置的一個標準值,此時的大氣改正為0ppm。實測時,輸入溫度和氣壓值,全站儀會自動計算大氣改正值,并對測距結果進行改正。

  3、接著,量儀器高、棱鏡高并輸入全站儀。

  4、最后,全站儀距離測量。
